Du står måske med en byggetegning, et hul i jorden og en forventning om, at fundamentet bare skal være “solidt nok”. Det er lige dér, fejlene begynder. Dimensionering af fundament handler ikke kun om beton og mål, men om at få bygningen til at stå rigtigt på den jord, der faktisk ligger på pladsen, med den frost, det vand og de laster, som projektet udsættes for.
På en dansk byggeplads ser jeg ofte, at en tilsyneladende enkel opgave bliver mere kompleks, så snart spaden rammer undergrunden. En tilbygning kan stå fint på papir, men hvis jorden er leret, fyldt op eller fugtig, ændrer hele forudsætningen sig. Derfor skal fundamentet ses som en del af en samlet geoteknisk løsning, ikke som en isoleret betonopgave.

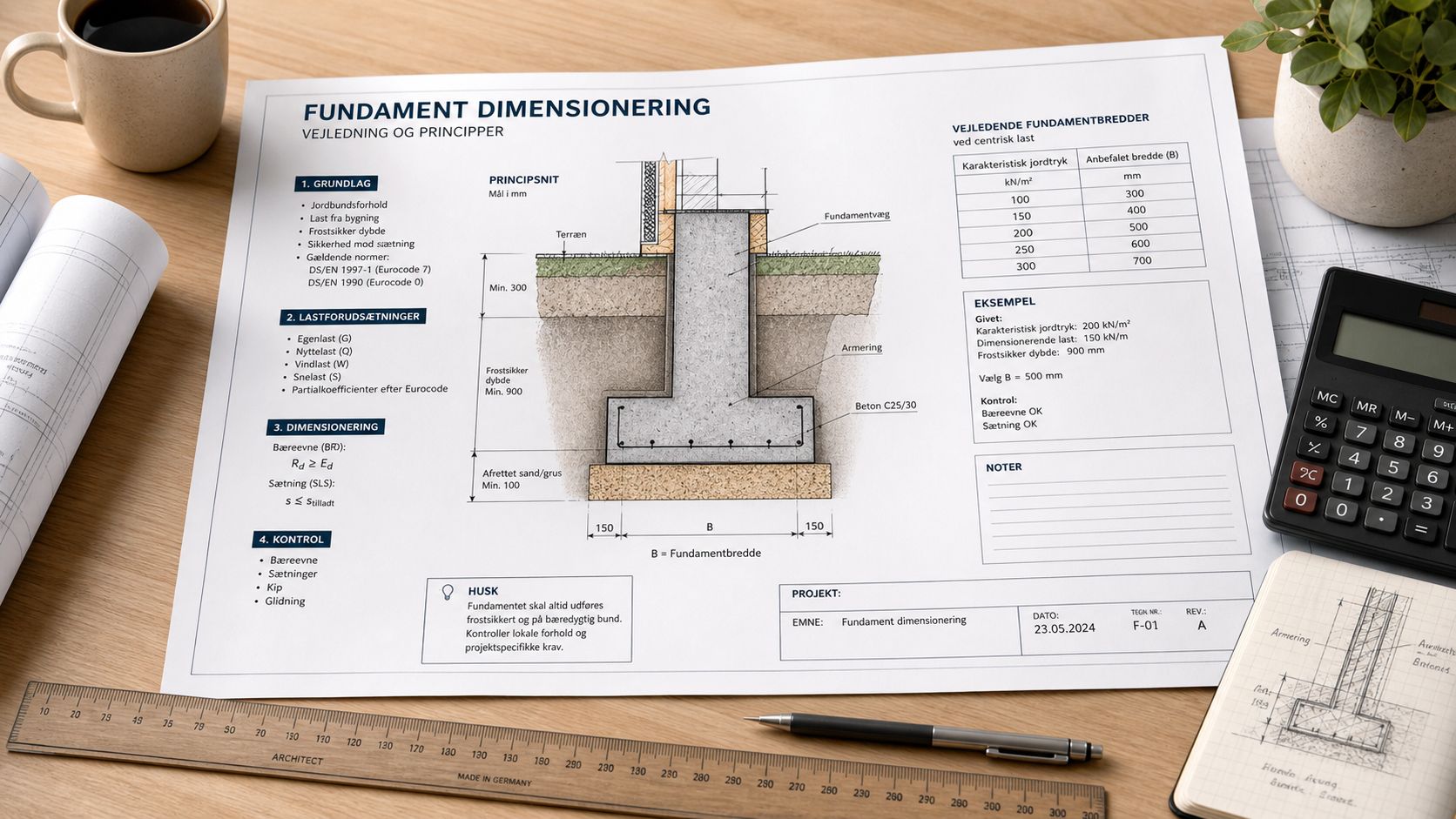

Hvad dimensionering af fundament betyder i praksis
En murer kan godt støbe et stribefundament, der ser pænt og lige ud, men det betyder ikke, at fundamentet er rigtigt dimensioneret. Dimensionering er den del af arbejdet, hvor man vurderer, om det valgte fundament passer til bygningen, jorden og de påvirkninger, konstruktionen bliver udsat for. Det er forskellen på at “få noget støbt” og at få en løsning, der holder.
Det starter med fire spørgsmål
Før der vælges bredde, dybde og type, spørger jeg altid i samme rækkefølge. Hvad kommer ned som last, hvilken jord ligger der, hvor dybt skal vi ned, og hvilken fundamentsform passer til opgaven? De spørgsmål lyder enkle, men de afgør, om et projekt bliver billigt på kort sigt og dyrt på lang sigt, eller om det bliver rigtigt første gang.
Praktisk tommelfingerregel: Hvis jorden, vandet eller frosten er usikker, så er standardmål sjældent nok. Det er altid billigere at afklare forholdene før støbning end at rette op efterfølgende.
I praksis handler dimensionering af fundament også om at forstå, at et fundament ikke bare skal bære vægten nedad. Det skal også undgå skadelige sætninger, modstå påvirkning fra frost og fungere sammen med husets øvrige konstruktion. Ved erhvervsbyggeri, lagerhaller og boligbyggeri er det lige så meget en projekteringsopgave som et støbejob, og det er her, mange undervurderer kompleksiteten.
For entreprenøren betyder det, at man ikke kan nøjes med at kigge på betonkanten og tænke, at bredden ser fornuftig ud. Fundamentet skal passe til bygningens funktion, jordens bæreevne og de lokale forhold på pladsen. Og lige præcis derfor er en ordentlig geoteknisk afklaring ikke pynt, men en forudsætning for et godt resultat.
Normer og krav der styrer dansk fundering
I Danmark er fundamentdimensionering bundet op på Eurocode 7, altså DS/EN 1997, med danske nationale annekser, og det er ikke bare en administrativ detalje. Det er den metode, der sætter rammen for, hvordan bæreevne, sætninger og geotekniske forhold skal håndteres. BR18 kræver samtidig, at projektering og udførelse af fundamenter sker i overensstemmelse med DS/EN 1997-1 med dansk nationalt anneks, så det er i praksis en normstyret opgave og ikke en løs håndværksvurdering. BR18 om geoteknik og DS/EN 1997-1 og det danske nationale anneks til DS/EN 1997-1 viser, hvordan den formelle ramme er forankret i dansk praksis DS/EN 1997-1 DK NA 2021.
Geotekniske kategorier og fagligt ansvar
De geotekniske kategorier, GK1, GK2 og GK3, bruges til at afklare, hvor enkel eller kompleks opgaven er. En simpel og ukompliceret løsning kan ligge lavere i kategori, mens mere krævende forhold, højere laster eller usikre jordbundsforhold hurtigt løfter opgaven op i en kategori, hvor geoteknisk faglighed bliver nødvendig. Jo større usikkerhed, jo vigtigere er det, at grundlaget er dokumenteret og kontrolleret.
Eurocode arbejder også med partialkoefficienter i stedet for én samlet sikkerhedsfaktor. Det giver en mere præcis håndtering af last, jordparametre og materialer, men det kræver også, at projekterende bruger faglig dømmekraft, når forudsætningerne skal vælges. Dansk faglitteratur beskriver samtidig, at fundamentet skal dimensioneres, så den nominelle bæreevne mindst svarer til den nominelle belastning, og i praksis justerer man ofte bredden, indtil kravet er opfyldt. Dansk nationalt anneks til Eurocode 7
Det er også værd at huske, at den danske SBi-anvisning 231 markerede skiftet til Eurocodes og erstattede SBi-anvisning 181 fra 1994. Det lyder måske som en intern faglig detalje, men for os i praksis betyder det, at dokumentation, projektering og myndighedsbehandling er blevet mere ensartet. Det er en fordel, når flere parter skal forstå den samme løsning på tværs af bolig, erhverv og offentlige projekter.
Belastningsanalyse og lastkombinationer
Før et fundament kan dimensioneres, skal lasterne oversættes til noget, jorden og betonen faktisk kan arbejde med. Her skelner man mellem permanente laster, som er egenvægten af konstruktion, fundament og gulv, variable laster, som fx nyttelast, sne og vind, samt accidentielle laster, som brand og eksplosion. Det er den opdeling, der giver struktur i beregningen og gør det muligt at arbejde systematisk med sikkerhedsniveauet.
Fra karakteristisk last til regningsmæssig last
I praksis bruger man lastkombinationer med partialkoefficienter. For en almindelig STR/GEO-brudgrænsetilstand er det typisk den permanente last, der ganger med 1,35, mens den variable last ganger med 1,5. Det giver et regningsmæssigt niveau, der er højere end den daglige drift, og det er netop pointen. Dansk nationalt anneks til Eurocode 7
Et enkelt regnestykke viser logikken. Hvis en søjle har 50 kN egenvægt og 30 kN variabel last, bliver den regningsmæssige last cirka 1,35·50 + 1,5·30 = 112,5 kN. Det tal er ikke hele projektet, men det er den belastning, fundamentet skal regnes ud fra i brudgrænsetilstanden.
Det, der ofte går galt, er ikke selve formlen, men valget af laster. Hvis vind og sne undervurderes, eller hvis man blander karakteristiske og regningsmæssige værdier forkert, bliver fundamentet enten dyrere end nødvendigt eller for svagt i praksis.
Lasterne skal helt ned til fundamentets underside
Det er ikke nok at kende lasterne på tag eller væg. De skal føres hele vejen ned til fundamentets underside, ellers regner man på noget, der ikke afspejler virkeligheden. Det er særligt vigtigt ved søjler, randzoner og konstruktioner med ujævn lastfordeling, hvor små fejl i antagelserne hurtigt flytter resultatet. Hos større erhvervsprojekter ser jeg ofte, at det netop er her, projekter bliver enten overdimensionerede eller underdimensionerede.
| Lastkategorier og partialkoefficienter (STR/GEO) | |||
|---|---|---|---|
| Lasttype | Eksempel | Karakteristisk værdi | Partialkoefficient γ |
| Permanent last | Egenvægt af konstruktion og fundament | Karakteristisk niveau | 1,35 |
| Variabel last | Nyttelast, sne, vind | Karakteristisk niveau | 1,5 |
| Accidentiel last | Brand, eksplosion | Særskilt vurdering | Afhænger af situationen |
Når man arbejder professionelt, er det ikke selve tallet, der er det svære. Det svære er at vælge rigtigt, hvad der skal med i kombinationen, og hvad der ikke skal. Derfor er lastanalyse en projekteringsopgave, ikke en mavefornemmelse.
Jordforhold, grundvand og frostfri dybde
Fundamentet er kun så godt som den jord, det står på. I Danmark kan undergrunden skifte markant fra sted til sted, og det er netop derfor, en standardløsning ikke altid rammer rigtigt. En udgravning kan se stabil ud i overfladen, men det fortæller ikke nødvendigvis noget om lagene nedenunder eller om, hvordan de reagerer, når vægten først kommer på.
Sådan vurderes jorden på pladsen
Ved større eller mere usikre projekter bruger man geotekniske boringer, prøvebelastninger og rapporter, og i lettere tilfælde kan en erfaren fagperson danne sig et første indtryk ved at vurdere udgravningen visuelt. Det er ikke nok til en endelig dokumentation i alle tilfælde, men det kan være en vigtig del af den indledende vurdering. Hvis du vil se, hvordan en egentlig forundersøgelse spiller sammen med projekteringen, kan du læse mere om geoteknisk undersøgelse.
Grundvandsspejlet betyder også mere, end mange tror. Ligger vandet højt, ændrer det både udgravning, drænforhold og i nogle tilfælde behovet for en anden funderingsløsning. Den danske faglitteratur understreger samtidig, at grundvandsspejlets placering og opadrettede trykforhold skal vurderes, fordi de kan ændre de geotekniske forudsætninger for sikkerhed og stabilitet. Dansk geoteknisk faglitteratur om fundering
Frostfri dybde er ikke bare en regel, den er en sikkerhedsmargin
Dansk geoteknisk praksis angiver typisk 0,9 m som frostfri dybde for almindeligt byggeri og 1,2 m for fritstående konstruktioner, fordi frost ikke må påvirke bæreevne og sætninger. Dansk geoteknisk faglitteratur om fundering og SIKs vejledning peger begge på den praktiske tommelfingerregel med cirka 0,9 m under terræn for opvarmede bygninger og cirka 1,2 m for mere udsatte eller fritstående fundamenter SIK om fundamenter og sokler.
Standarddybden er dog ikke altid nok. Ved kolde, lerede eller vandmættede forhold kan der være behov for en dybere løsning, og i nogle tilfælde kan opvarmning og isolering reducere behovet for nedgravning. Det er også her, kapillarbrydende lag og ordentlige drænforhold kommer ind, fordi de hjælper med at holde konstruktionen tør og stabil.
Praktisk erfaring: Vinterstøbning går sjældent galt i selve betonen. Det går galt, når udgravningen, vandet og frosten ikke er tænkt igennem på forhånd.
Beregningsprincipper for bæreevne og sætninger
En god fundamentløsning skal klare to ting. Den må ikke bryde sammen, og den må ikke sætte sig så meget, at bygningen får skader. Derfor arbejder man både med bæreevne og sætninger, og de to kontroller er ikke det samme. Bæreevnen handler om brud, mens sætninger handler om deformation over tid.
To beregningsspor, som skal passe sammen
I geoteknik bruger man typisk den effektive spændingsmetode og den samlede spændingsmetode. Den første er særlig relevant, når jordens styrke og friktionsforhold beskrives via effektive parametre, mens den anden bruges, når man arbejder med den samlede respons i jordlaget. I praksis er det ofte jordrapporten, der afgør, hvilken metode der giver mest mening, og det er her parametre som c' og φ' bliver vigtige.
Til bæreevne bruger man klassiske modeller som Brinch-Hansen og Terzaghi, mens sætninger ofte vurderes med konsolideringsteori efter Terzaghi. Det afgørende er ikke kun at få et højt bæreevnetal, men at forstå om fundamentet sætter sig ujævnt. Differenssætninger er ofte mere problematiske end et jævnt lille sæt, fordi de kan give revner og skæve døre uden at selve brudgrænsen er overskredet.
Et kort regneeksempel på bæreevne
Hvis man har en 1 m bred stribe under en last på 150 kN/m og en lerjord med c_u = 80 kN/m², kan en bæreevne beregnet med dansk praksis og partialkoefficienter lande omkring 290 kN/m². Det er ikke en erstatning for en egentlig geoteknisk beregning, men det viser princippet. Tallene skal holde sammen, og det er den sammenhæng, der afgør, om bredde og dybde er valgt rigtigt.
| Sammenligning af beregningsmodeller for fundamenter | ||
|---|---|---|
| Model | Anvendelse | Inddata |
| Effektiv spændingsmetode | Jord med kendte effektive parametre | c', φ', vandforhold |
| Samlet spændingsmetode | Kortere vurderinger i visse jordtyper | c_u, belastning, lagtykkelse |
| Terzaghi | Klassisk bæreevnevurdering | Jordparametre og geometri |
| Brinch-Hansen | Detaljeret bæreevneberegning | Jorddata, formfaktorer og belastning |
Sætninger er en anden historie. En jævn og kontrolleret deformation kan ofte accepteres, men når sætningerne bliver for store eller forskellen mellem dele af bygningen bliver for tydelig, opstår skaderne. Derfor er en simpel deformationskontrol ofte vigtigere i praksis end at jagte en teoretisk høj bæreevne.
Hvis et fundament også skal arbejde sammen med isolering, er det afgørende, at løsningen hænger geoteknisk og byggeteknisk sammen. En god gennemgang af samspillet mellem konstruktion og isolering finder du i isolering af fundament, fordi varme og jordbund ikke bør behandles som to separate spor.
Valg mellem stribe-, punkt- og pladefundamenter
Fundamenttypen skal passe til både lastveje, jordbund og udførelse. En løsning, der fungerer på fast og ensartet jord, kan give problemer ved blødere lag, højt grundvand eller risiko for forskelligartede sætninger. På danske byggepladser bør valget derfor bygge på beregninger og geotekniske oplysninger, ikke kun på en tommelfingerregel.
Stribe, punkt eller plade
Stribefundamenter passer til bygninger med bærende vægge. Lasten føres ned langs en linje, og løsningen er ofte enkel at udføre i boligbyggeri og lettere erhvervsbyggeri. Bredden skal dog tilpasses den faktiske linjelast og jordens bæreevne. En smal stribe på god jord kan være bedre end en bredere løsning på et svagt eller ujævnt lag, men det skal dokumenteres.
Punktfundamenter bruges, når lasterne føres gennem søjler, som i stålrammer og industrihaller. Kræfterne koncentreres på mindre arealer, så både lokal bæreevne, excentricitet og risiko for forskellig sætning skal kontrolleres. Placeringen skal udføres præcist, fordi afvigelser kan påvirke søjler, bjælker og montagen.
Pladefundamenter fordeler lasten over en samlet flade. De kan være relevante ved svag eller varierende jord, hvor man vil begrænse forskelle i sætninger, eller ved kældre, hvor bundpladen indgår i den samlede konstruktion. En plade løser dog ikke automatisk et problem med dårlige jordlag. Opbygning, dræning, grundvand og eventuel jordudskiftning skal stadig projekteres.
Kort sagt: Striber passer til linjelaster, punktfundamenter til søjler, og plader til behov for samlet lastfordeling eller bedre kontrol med sætninger.
| Valg af fundamenttype – nøgleparametre | |||
|---|---|---|---|
| Type | Typisk anvendelse | Bredde/dybde | Bedst til jordtype |
| Stribefundament | Bærende vægge, bolig og let erhverv | Afhænger af last og jord | Rimeligt bæredygtig jord |
| Punktfundament | Søjler, stålrammer, haller | Koncentreret opbygning | Jord med klar punktvis bæreevne |
| Pladefundament | Kældre, svag jord, krav om jævn lastfordeling | Samlet flade | Svag eller ujævn jord |
Udførelsen påvirker også valget. Striber kræver ofte mindre beton og kan støbes hurtigt, mens plader kræver mere samlet forberedelse, armering og kontrol af underlaget. Punktfundamenter kan være materialemæssigt effektive, men stiller større krav til afsætning og koordinering. Se også de praktiske forhold ved støbning af fundament, hvor forskelle i form, armering og arbejdsrækkefølge får betydning.
Fundamentet skal vurderes sammen med terræn, adgangsforhold og eventuel isolering. Ved større entrepriser kan AB Beton & Anlæg indgå i opgaver, hvor fundament, terrænregulering og tilhørende anlægsarbejde planlægges samlet.
Gennemregnet beregningseksempel
En lille industribygning på 12 × 8 m er et godt eksempel, fordi den er enkel nok til at forstå, men stadig realistisk nok til at vise de valg, der betyder noget. Her arbejder vi med stribefundamenter under en let stålkonstruktion, hvor tag, vægge og sne giver den dominerende last. I praksis er det netop sådan et projekt, hvor en hurtig vurdering kan se fin ud, men hvor den præcise dimensionering afgør, om løsningen bliver stabil.
Et enkelt forløb fra last til bredde
Lad os sige, at den karakteristiske last samlet set består af 1,5 kN/m² egenvægt og 4,5 kN/m² variabel last. Med STR/GEO-kombinationen bruger man 1,35·G + 1,5·Q, og det giver en regningsmæssig belastning, som derefter omsættes til linjelast på striberne. Når den belastning føres ned i fundamentet, vælges en bredde, der kan overføre trykket til jorden uden at overstige den regningsmæssige bæreevne.
I det her tilfælde kan en stribebredde på 0,6 m være relevant ved en regningsmæssig bæreevne omkring 150 kN/m². Det er ikke et standardmål, der automatisk passer til alle projekter, men et godt billede på, hvordan bredde og bæreevne skal hænge sammen. Armeringen dimensioneres derefter, og i en forsimplet vurdering kan man arbejde med momentbegrebet i bæreevnegrænsetilstand, mens sætninger kontrolleres særskilt.
De små valg, der gør forskellen
Det er her, de praktiske detaljer kommer ind. Et godt afretningslag giver en mere sikker og jævn bund, randisolering beskytter mod kuldebroer og hjælper med at styre frostforholdene, og dækket til armeringen skal være korrekt, så betonen arbejder som den skal. Hvis de detaljer glippes, kan selv en god beregning ende med et svagt resultat.
| Beregningseksempel – stribefundament til let industribygning | ||
|---|---|---|
| Parameter | Værdi | Note |
| Bygning | 12 × 8 m | Let industribygning i stål |
| Lastniveau | 1,5 kN/m² egenvægt og 4,5 kN/m² variabel last | Karakteristisk input |
| Lastkombination | 1,35·G + 1,5·Q | STR/GEO |
| Stribebredde | 0,6 m | Valgt ud fra bæreevne |
| Regningsmæssig bæreevne | ca. 150 kN/m² | Projekteringsniveau |
| Isolering og detaljering | Randisolering og dæklag | Udførelsesdetaljer |
Beregningen her viser ikke hele fagets kompleksitet, men den viser den vigtigste pointe. Fundamentet skal ikke bare være stærkt i teorien, det skal også kunne bygges og fungere i den virkelige verden, hvor tolerancer, fugt og udførelse spiller med.
Typiske fejl i danske fundamentprojekter
De fleste fejl i fundamentprojekter opstår ikke, fordi nogen bevidst springer over, hvor gærdet er lavest. De opstår, fordi man stoler for meget på tommelfingerregler i en situation, der kræver egentlig geoteknisk vurdering. Det er især tydeligt, når et projekt behandles som et standardfundament, selv om jord, vand og frost ikke er standard.
De fejl jeg ser igen og igen
Den klassiske fejl er at bruge en fast bredde og dybde uden at undersøge jorden først. En anden er at overse, at frostfri dybde i praksis skal tilpasses lokale forhold, især når terræn, jordtype og udsat placering ændrer sig. Højt grundvand bliver også ofte ignoreret, indtil udgravningen fylder med vand, og så er dræn eller en anden løsning pludselig nødvendig.
Der er også fejl i selve lastbehandlingen. Nogle blander forskellige faktorer, så 1,0 og 1,5 bliver brugt forkert, og resultatet bliver enten for optimistisk eller unødigt dyrt. Punktfundamenter får nogle gange for små kantafstande, og projekter bliver udført uden at tage geoteknisk kategori 2 alvorligt, selv om opgaven tydeligt kræver mere end standardhåndværk.
En sikker måde at tabe penge på er at lade fundamentet blive en antagelse i stedet for en beregning.
Tjekliste før du godkender projekteringen
- Jordbundsforhold: Er der dokumentation for bæredygtige lag, eller bygger man på gæt?
- Grundvandsspejl: Er vandforhold og dræn tænkt med fra start?
- Frost: Er dybde og isolering afstemt med placeringen?
- Laster: Er både permanente og variable laster ført korrekt ned?
- Normer: Er BR18 og Eurocode 7 fulgt?
- Armering: Passer dæklag og placering til den valgte konstruktion?
- Geoteknisk kategori: Er opgaven vurderet rigtigt, eller er den behandlet for let?
Når den liste er gennemgået ordentligt, falder mange problemer fra. Og hvis den ikke er gennemgået, er det næsten altid et tegn på, at projekteringen skal strammes op, før der bestilles beton.
Hurtig reference til dimensionering af fundament
På byggepladsen skal en hurtig reference give retning uden at erstatte projekteringen. Frostfri dybde er som udgangspunkt mindst 0,9 m under terræn og 1,2 m i frostudsatte områder, men terræn, jordtype, bygningens placering og grundvand kan ændre løsningen. Kravene skal holdes op mod både BR18 og den geotekniske vurdering. Dansk geoteknisk faglitteratur om fundering og SIKs vejledning om fundamenter og sokler
Nøgletal til den første vurdering
| Frostfri dybde | Betonklasse | Dæklag | Typisk stribebredde |
|---|---|---|---|
| 0,9 m / 1,2 m | mindst C25/30 | 50 mm i aggressiv jord | 0,4 til 0,8 m |
Tallene er startpunkter, ikke færdige dimensioner. Stribebredden skal tilpasses den faktiske last og jordens bæreevne. Ved blød eller uens jord kan en bredere stribe, punktfundamenter med anden geometri eller et pladefundament være mere rationelt end at følge en standardbredde.
Før støbning skal tegninger og beregning vise, hvordan lasterne føres ned, hvor armeringen placeres, og hvordan vand håndteres. Randisolering skal følge BR18, når konstruktionens opbygning og projektets energikrav gør det relevant. Geoteknisk kategori skal være fastlagt, så omfanget af undersøgelse og kontrol passer til risikoen.
En praktisk kontrol er at sammenholde udgravningens bund med den geotekniske dokumentation, før betonbilen bestilles. Afvigelser i jordlag eller vandstand skal afklares og dokumenteres, ikke skjules under fundamentet.
