Når betonbilen er bestilt, og renden står klar, er det for sent at begynde at diskutere fundament armering. På det tidspunkt skal statikerens plan allerede være omsat til stål, afstandsholdere og en konstruktion, der ligger stabilt, før den første kubikmeter beton kommer i formen. Det er ofte de små afvigelser ved leveringen og den sidste kontrol på pladsen, der afgør, om fundamentet får en rolig levetid eller senere udvikler revner og korrosionsproblemer.
For erhvervsbyggeri, industrifundamenter, boligforeninger og private byggerier er opgaven den samme i princippet: armeringen skal passe til lasterne, jordbunden, eksponeringen og den projekterede geometri. Her gennemgår jeg den arbejdsgang, vi bruger i praksis, med udgangspunkt i danske normkrav og de fejl, der faktisk opstår, når leverancer, tegninger og udførelse ikke bliver holdt op mod hinanden.
Sådan fungerer fundament armering i praksis

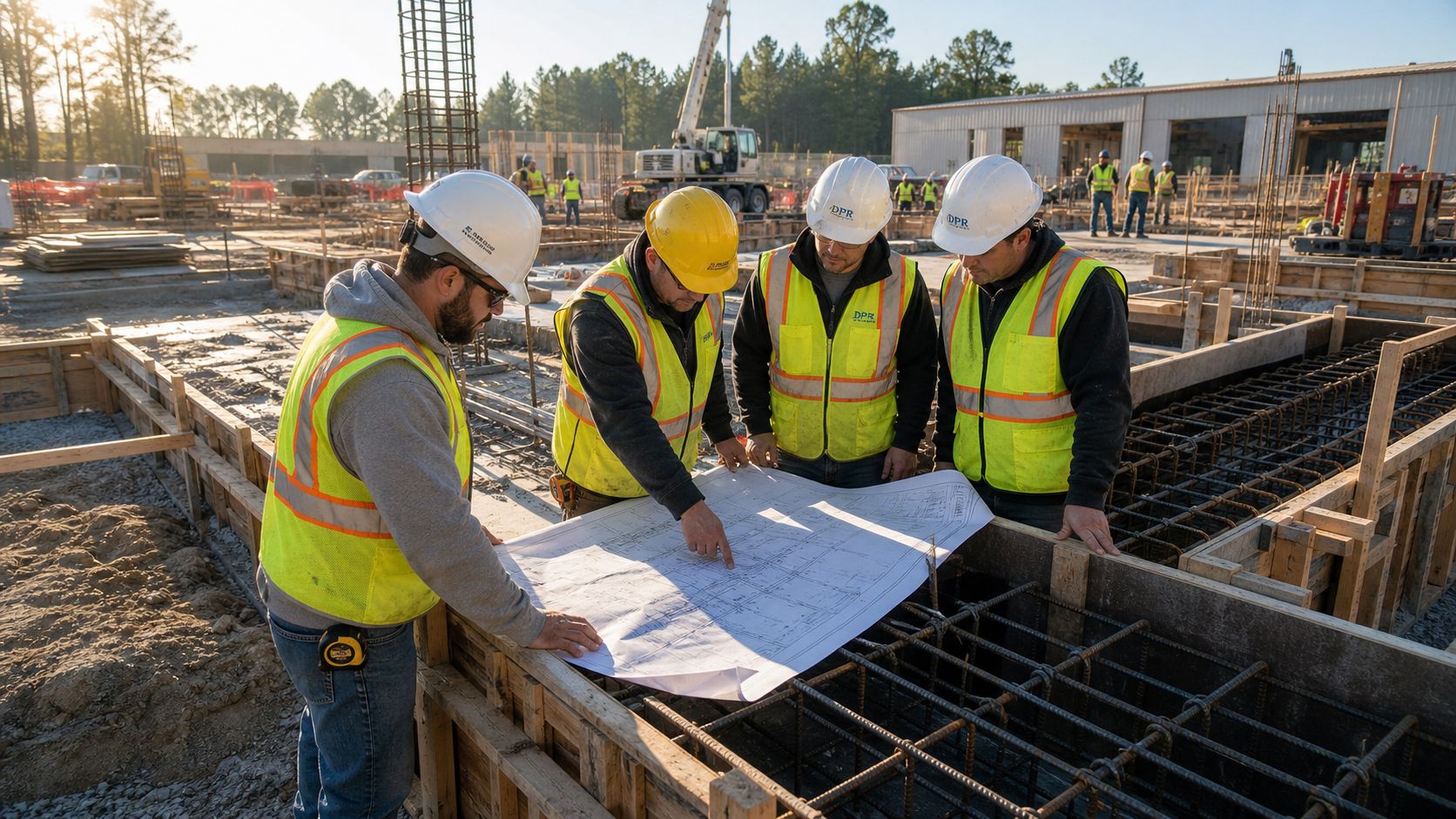

Fundamentet begynder ikke med armeringsjernet. Det begynder med opstartsmødet, hvor fundamenttype, laster, jordbund, kotehøjder og armeringstegninger bliver gennemgået. Statikerens beregning bestemmer, om løsningen skal udføres med kamstål, armeringsnet, flere lag eller lokale forstærkninger. Armeringen optager de trækkræfter og bøjningskræfter, som betonen ikke kan håndtere alene.
På pladsen starter arbejdet med udgravning og kontrol af råjorden. Hvis bunden er blød, ujævn eller anderledes end forudsat, skal det afklares, før armeringen lægges. Et fundament kan ikke kompenseres for dårlige jordbundsforhold ved bare at lægge mere stål i renden. Jordens bæreevne og fundamentets udformning skal vurderes samlet, og ved usikkerhed bør der indhentes en geoteknisk undersøgelse.
Fra udgravning til armeringskurv
Når underlaget er godkendt, placeres afstandsholdere med den højde, der fremgår af projektet. Bundarmeringen skal ligge frit over hele fundamentets flade. Den må ikke hvile direkte på jord, grus eller isolering, for så bliver dæklaget forkert, og stålet får ikke den beskyttelse, konstruktionen er projekteret til.
Derefter udlægges bundnet eller længdestænger. Hvor fundamentet kræver overnet, monteres det på afstandsholdere, bøjler eller strittere, så den korrekte afstand mellem lagene fastholdes. Strittere og opbuk skal bindes, så armeringen ikke vælter eller synker, når betonen fyldes i formen.
Før støbning kontrollerer en erfaren formand især:
- Placering: Ligger stængerne efter armeringstegningen, også ved kanter, hjørner og søjlefelter?
- Dæklag: Er afstanden til jord, forskalling og overflade sikret med egnede afstandsholdere?
- Samlinger: Er overlap, forankringer og hjørner udført som projekteret?
- Stabilitet: Kan man bevæge sig omkring konstruktionen uden at skubbe armeringen ud af position?
- Renhed: Er der jord, træ, bindetrådsrester eller andet i formen, som forringer betonens omslutning?
Når betonen vibreres, skal armeringen blive stående. En stang, der ligger få centimeter forkert, kan ændre fundamentets virkemåde. Manglende overlap kan skabe et svagt område, hvor kræfterne ikke bliver ført videre mellem stængerne. Fundament armering er derfor ikke en separat leverance, men hele konstruktionens rygrad fra jordbund til færdigstøbt beton.
Danske normer og standarder for armering
I Danmark projekteres fundamentarmering i praksis efter Eurocode 2 med danske nationale valg. Den centrale reference er DS/EN 1992-1-1 med dansk nationalt anneks, og den gældende danske standardversion, DS/EN 1992-1-1 DK NA:2024, er udgivet med datoen 2024-07-01. Dansk Standard angiver samtidig, at DS/EN 1992-1-1:2023 har udgivelsesdato 2023-11-30 og endnu ikke er implementeret i bygningsreglementet, så man kan ikke nøjes med at slå op i den europæiske hovedstandard uden at kontrollere det danske anneks og projektets gældende grundlag (Bygningsreglementets dokument om DS/EN 1992-1-1 DK NA:2024).
Det historiske skifte kom 1. juli 2011. Fra denne dato kunne de gamle danske armeringsstandarder ikke længere anvendes til betonkonstruktioner, der blev projekteret efter Eurocodes. For entreprenøren betyder det, at armeringsplanen skal læses sammen med det aktuelle projekteringsgrundlag, ikke med en gammel standarddetalje fra et tidligere projekt.
Hvad betyder normerne på pladsen
Statikeren dimensionerer fundamentet, men entreprenøren har stadig et konkret ansvar for at modtage, kontrollere og udføre det specificerede materiale. Det omfatter blandt andet stangtype, diameter, placering, dæklag, overlap, bøjninger og dokumentation for leverancen. Teknologisk Institut beskriver, at kravene til armering i Danmark er angivet i det nationale tillæg til Eurocode 2, hvilket gør de nationale valg afgørende ved udførelsen (Teknologisk Institut om armeringskrav).
| Standard | Emne | Relevans for udførelse |
|---|---|---|
| DS/EN 1992-1-1 med dansk nationalt anneks | Dimensionering af betonkonstruktioner | Bruges som grundlag for armeringsmængde, dæklag, forankring og revnekontrol |
| DS/EN 13670 | Udførelse af betonkonstruktioner | Understøtter krav til udførelse, kontrol og tolerancer |
| DS 2426 | Tidligere dansk betonnorm | Kan forekomme i ældre projektmateriale og skal afstemmes med det gældende projekteringsgrundlag |
| DS/EN 10080 | Stål til armering af beton | Bruges ved kontrol af armeringsstålets egenskaber og leveringsdokumentation |
Ved modtagelse skal mærkning og følgesedler stemme med armeringstegningen. Kontrollér også, om leverancen er opdelt efter støbeetaper, forkerte bundter kan ellers blive placeret i den rigtige form på det forkerte sted. Før støbning udføres en visuel kontrol, og den bør dokumenteres med fotos og målnotater.
Det er især vigtigt ved større erhvervs- og industriprojekter, hvor flere hold håndterer stålet. En tydelig kontrolplan skaber sporbarhed fra bestilling til færdigt fundament og gør det muligt at reagere, før betonen skjuler en fejl.
Valg af stangdimensioner og armeringsnet
Stangdimensionen vælges ikke ud fra, hvad der ser kraftigst ud på pladsen. Den vælges ud fra fundamentets laster, geometri, jordbund og statikerens anvisning. Et punktfundament under en søjle arbejder anderledes end et stribefundament under en let væg, og en kantbjælke kræver ofte en anden armeringsføring end en almindelig fundamentflade.
I danske fundamenter møder man ofte kamstål i Ø8, Ø10, Ø12 og Ø16 mm, mens punktfundamenter i faglige eksempler kan være udført med net som Y10/150 i undersiden. I visse fundamentløsninger kan minimumsarmeringen i statiske beregninger ligge omkring 0,2 % af betontværsnittet, men den konkrete værdi afhænger af konstruktionen og skal komme fra beregningen, ikke fra en generel tommelfingerregel (Styroment statisk beregning).
Kamstål, net og stålkvalitet
Glatte stænger har en anden vedhæftning til betonen end profilerede stænger. Derfor anvendes profileret kamstål normalt, når der skal overføres trækkræfter effektivt mellem stål og beton. Betegnelser som B500B og B500C beskriver stålets egenskaber og duktilitet, men den udførende skal følge projektets specifikation. Man bør ikke erstatte en foreskrevet stålkvalitet med en anden uden accept fra den projekterende.
Et punktfundament kan som eksempel være vist med Y12 i bund og top samt K8 som bindestænger, mens et stribefundament under en let væg i visse løsninger kan udføres med et standardnet på 6 mm. Det er ikke en universel opskrift. Det er et eksempel på, hvorfor fundamenttype og last skal læses sammen med tegningen.
| Fundamenttype | Længdearmering | Tværarmering | Anbefalet net |
|---|---|---|---|
| Punktfundament under søjle | Y12 eller efter beregning | K8 som bindestænger, hvis angivet | Net i bund og eventuelt top efter projekt |
| Stribefundament under let væg | Efter statikerens anvisning | Fordelingsstænger efter tegning | Standardnet på 6 mm kan forekomme i lette løsninger |
| Randfundament med koncentreret last | Y10, Y12 eller større efter last | K8 eller K10 efter projekt | Supplerende net, hvis det fremgår af planen |
| Fundament til erhverv eller industri | Ofte større stænger eller tættere armering | Dimensioneres efter lastforløb | Projektbestemt nettype og maskevidde |
Større stænger er ikke automatisk sikrere. Overarmering kan give dårligere betonudfyldning, vanskeligere vibration og problemer med dæklag og revnefordeling. Læs derfor først armeringsplanens symboler, derefter stanglisten, og til sidst leveringssedlen. Det leverede skal matche alle tre.
Dæklag, afstandsholdere og eksponering
Dæklaget beskytter stålet mod fugt og påvirkninger fra omgivelserne, men det har også en statisk funktion, fordi armeringens placering bestemmer den effektive højde i betontværsnittet. For lille dæklag øger risikoen for korrosion og revner. For stort dæklag kan samtidig flytte stålet væk fra den zone, hvor det skal optage træk.
Minimumsdæklaget afhænger af betontype, eksponeringsklasse og projektets krav. Danske normkilder viser værdier i tabelform, og branchevejledninger forenkler ofte spørgsmålet til tommelfingerregler. Den forenkling er ikke tilstrækkelig ved jordkontakt, grundvand, frost eller aggressivt miljø (dansk normmateriale om minimumsdæklag).
Miljøet bestemmer løsningen
Eksponeringsklasserne XC1 til XC4 beskriver blandt andet påvirkning fra fugt og karbonatisering. I praksis skal man vurdere, om fundamentet står tørt, fugtigt, i jordkontakt eller i et miljø med gentagen fugtbelastning. Tø-saltning og andre aggressive påvirkninger kan stille yderligere krav, og de kan ikke vurderes ud fra fundamentets placering alene.
| Eksponeringsklasse | Miljø | c_min,dur | Anbefalet afstandsholder |
|---|---|---|---|
| XC1 | Indendørs, tørt miljø | 25 mm | Afstandsholder, der fastholder den projekterede højde |
| XC2 | Fugtigt miljø eller jordkontakt efter projektets vurdering | 40 mm | Betonafstandsholder ved belastet eller fugtigt underlag |
| XC3 | Normalt udendørs miljø | 40 mm | Stabil afstandsholder egnet til den aktuelle dæklagstykkelse |
| XC4 | Aggressivt eller gentagne gange fugtigt miljø | 50 mm | Betonklodser eller anden projekteret løsning med høj stabilitet |
De viste værdier skal læses sammen med den gældende projektering og eksponeringsvurdering, ikke bruges som erstatning for en statisk eller konstruktiv kontrol. Læs også om frostfri dybde for fundamenter, fordi jord, frost og fugt påvirker hele fundamentløsningen.
Afstandsholdere skal placeres under og mellem armeringslagene, så stålet ikke synker under gangtrafik eller vibrering. Betonklodser er ofte den holdbare løsning i aggressive miljøer, mens plastafstandsholdere kan anvendes, når de er egnede til konstruktionen. Antallet pr. kvadratmeter skal følge projektets krav og armeringens stivhed. Der findes ikke et sikkert standardtal, som passer til alle net, stangdiametre og støbesituationer.
Tolerancer kan ligge omkring ±5 mm til ±10 mm afhængigt af c_min, og det er især kanter og hjørner, der svigter. Her skal der måles, ikke gættes.
Samlinger, overlap og bøjninger
Samlinger skal overføre kræfter fra én stang til den næste. Et overlap er derfor ikke bare ekstra jern i renden, men en beregnet forankringszone. Længden l0 afhænger blandt andet af stangdiameter, betonstyrke og hvor stor en del af stålets kapacitet der udnyttes.
Som praktisk tommelfingerregel kan overlap være 50 gange stangdiameteren for Y12 til Y16 i C25/30, men den konkrete overlapningslængde skal følge statikerens detalje. Det samme gælder placeringen. Overlap bør forskydes, så alle samlinger ikke ligger i samme tværsnit, hvor konstruktionen ellers får en samlet svaghed.

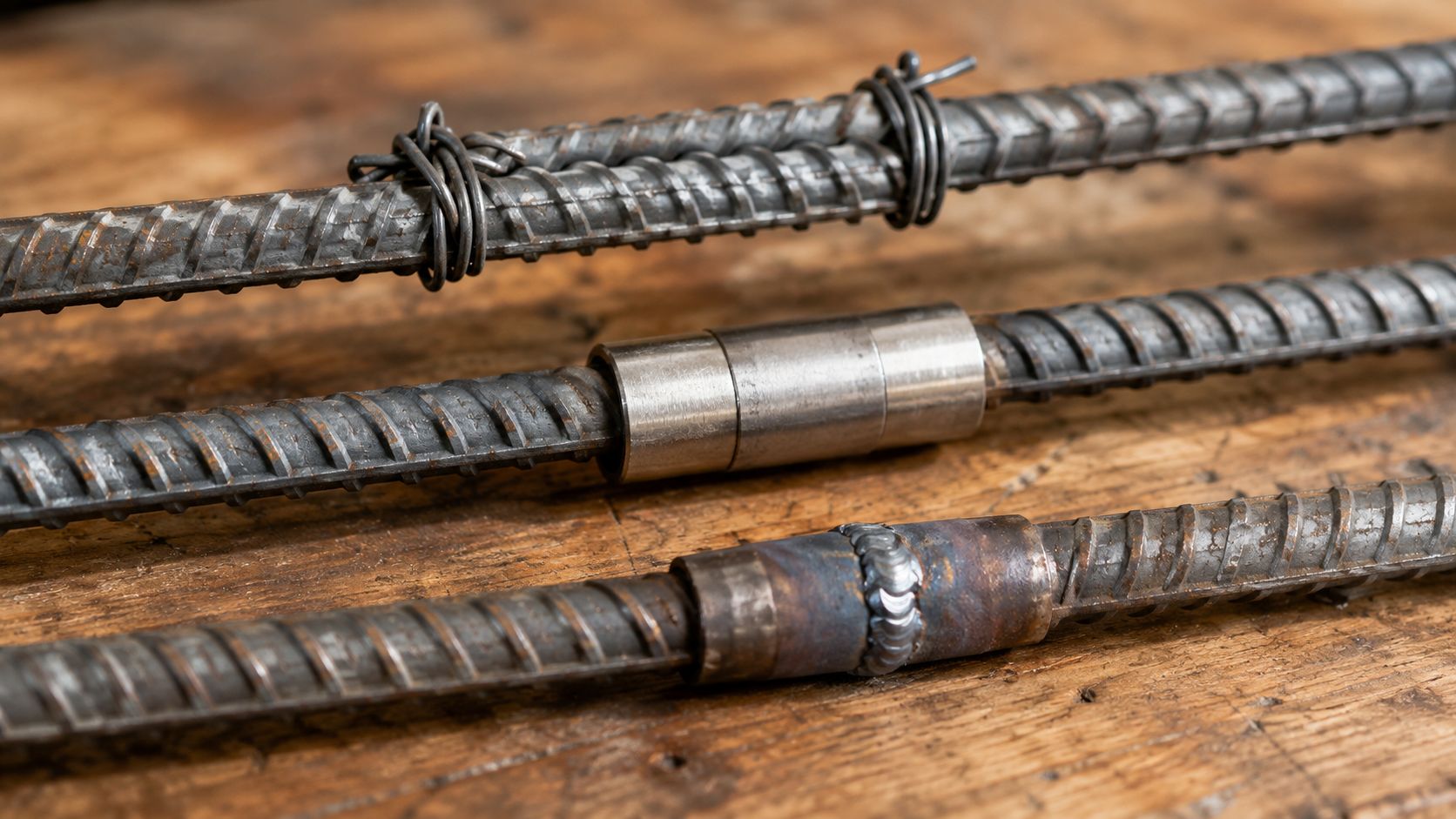

Tre måder at samle armering på
Overlap er den almindelige løsning i mange fundamenter. Stængerne lægges parallelt med den foreskrevne længde og bindes, så de ikke flytter sig under udstøbning.
Mekaniske koblinger kan være relevante, hvor pladsen er trang, hvor stængerne er store, eller hvor lange overlap ville skabe konflikter med andre detaljer. Koblingen skal være en projekteret og dokumenteret løsning.
Svejste samlinger må ikke indføres som en praktisk genvej. Svejsning kan påvirke stålets egenskaber og kræver, at det er specificeret og udført efter de relevante krav.
Bøjninger skal have en radius, der passer til stangdiameter og detalje. I den beskrevne praksis anvendes mindst 4 gange diameteren for standardkroge og 7 gange diameteren for bøjler. Et skarpt knæk kan beskadige stålet, svække bøjningen og samtidig gøre det vanskeligt at opnå korrekt dæklag.
Før støbning kontrollerer vi, at:
- Overlap passer: Mål den faktiske længde, især hvor stængerne er leveret i forskellige længder.
- Samlinger er forskudt: Undgå en række samlinger i samme snit, medmindre det er projekteret.
- Hjørner er lukket: Kontroller U-bøjler, vinkelstænger og forankringer i randzoner.
- Bøjninger er rene: Der må ikke være synlige knæk, revner eller deformeringer fra forkert bukning.
- Bindetråden holder: Samlingen skal fastholdes under betonens udlægning og vibrering.
Det er her, leveringsvergelingen ofte opdages. Hvis en bukket del ikke passer med tegningen, skal den afklares, før støbningen starter.
Placering, vibration og kvalitetskontrol
En korrekt beregnet armering kan stadig miste sin virkning, hvis den ligger på underlaget, mangler støtte eller bliver skubbet under vibrering. Derfor skal placering og stabilitet kontrolleres som en del af støbearbejdet, ikke som en formalitet lige før aflevering.
Ved dobbeltlag skal afstanden mellem bund- og overnet være tydelig og fastholdt. Løse stænger bindes med najtråd, medmindre projektet specifikt kræver en anden metode. Svejsning er ikke en erstatning for korrekt binding, og armeringen skal kunne modstå både gang på konstruktionen og trykket fra den friske beton.
Vibrering kræver ro omkring stålet
Stavvibratoren skal føre betonen ind omkring armeringen uden at trække stålet ned eller slå afstandsholdere løs. Hold som praktisk arbejdsafstand mindst 50 til 100 mm til armeringen, så vibratoren ikke rammer stålet direkte og ændrer dæklaget. Betonens konsistens, formens geometri og armeringstætheden bestemmer den endelige metode.
Hvis betonen ikke bliver vibreret tilstrækkeligt, kan der opstå hulrum omkring stålet. Hvis der vibreres for hårdt eller på det forkerte sted, kan armeringen flytte sig. Begge dele skal forebygges af den medarbejder, der står med vibratoren, og af den formand, der følger støbningen.
Dokumentation viser, hvad der faktisk blev udført
Modtagekontrollen bør omfatte certifikater og følgesedler for stål til armering efter DS/EN 10080, visuel kontrol af rust, bøjninger og mærkning samt sammenholdelse med bestillingen. Fotos skal tages, mens armeringen er synlig, og målnotater bør vise dæklag, stangplacering og kritiske samlinger.
Praktisk erfaring: En leveringsseddel fortæller, hvad der blev sendt. En leveringsvergeling og fotodokumentation viser, hvad der faktisk kom i fundamentet.
Den kontrol er afgørende, når flere leverancer blandes på samme plads. Et forkert bundt kan se rigtigt ud, men have en anden diameter eller maskevidde end den, der står på planen. Ved større projekter bør den ansvarlige føre kontrolskema løbende og ikke vente til betonen er hærdet. Selve hærdningsforløbet skal også planlægges korrekt, se eksempelvis vejledningen om betons hærdningstid.

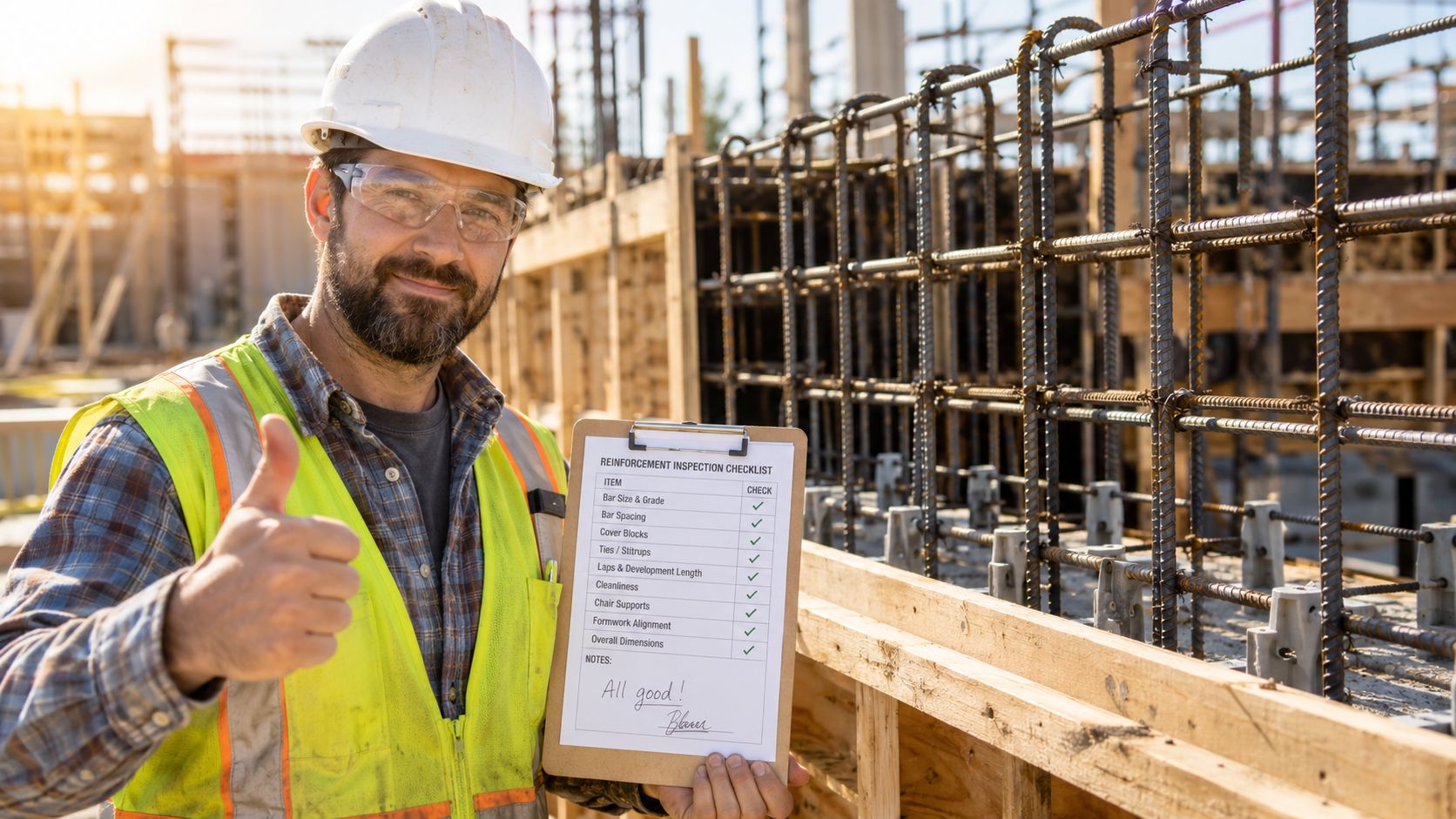

Tjekliste før støbning og næste skridt
Før betonbilen ankommer, skal fundamentet kunne kontrolleres med en kort og entydig liste. Det er ikke en skrivebordsøvelse. Den skal bruges ved formen, mens man stadig kan rette fejl uden at hugge beton op.
Tjekliste til byggepladsen
- Projektgrundlag: Den seneste armeringstegning og statiske specifikation ligger på pladsen. Kontroller dimensioner, afstande og fundamenttype efter DS/EN 1992-1-1 med dansk nationalt anneks.
- Leverance: Bundter, net og løse stænger er modtaget efter bestilling. Sammenhold antal, dimensioner og længder med følgesedlen.
- Mærkning: Stængernes mærkning og stålkvalitet kan identificeres. Leveringsdokumentation og certifikater er gemt sammen med kontrolskemaet.
- Råjord: Udgravningen er besigtiget, og underlaget svarer til forudsætningerne. Afvigelser er afklaret med den projekterende.
- Afstandsholdere: Afstandsholderne står stabilt under armeringen og er placeret, så nettet ikke synker eller vipper.
- Dæklag: Bund, sider, kanter og hjørner er målt. Der er ikke et sted, hvor armeringen ligger mod jord, isolering eller forskalling.
- Overlap: Overlapningslængder er målt og placeret efter tegningen. Samlingerne er ikke samlet i et uacceptabelt tværsnit.
- Bøjninger: Bøjler, kroge, strittere og hjørnearmering har korrekt form og radius.
- Stabilitet: Armeringen er bundet, og den kan ikke flyttes af slanger, medarbejdere eller betonens tryk.
- Renhed: Formen er fri for jord, vandansamlinger, træstykker og andet materiale, som kan hindre korrekt betonudfyldning.
- Fotodokumentation: Kritiske detaljer er fotograferet med målestok eller tydelige referencepunkter før støbning.
Ved fundamenter over 50 m² bør man indhente rådgivning, ligesom ved aggressiv eksponering eller usikkerhed om jordbundsforhold. Det er ikke størrelsen alene, der gør et projekt komplekst. Kombinationen af punktlaster, niveauforskelle, fugt, frost, tæt armering og vanskelige leveringsforhold kan være mindst lige så afgørende.
Fundament armering skal dimensioneres af den ansvarlige rådgiver og udføres efter den gældende plan. Som entreprenør handler opgaven om at sikre, at materialer, placering, dæklag, samlinger og støbning hænger sammen i praksis. AB Beton & Anlæg udfører støbning af fundamenter og in-situ betonløsninger med armeringen som en del af den samlede udførelse, fra opstart og koordinering til kontrol og aflevering.
