På en stor adgangsvej, parkeringsplads eller industriområde er det sjældent selve stenen, der afgør, om projektet bliver godt. Det gør planlægningen, bundopbygningen, fugearbejdet og den løbende kontrol. Når arealet er stort, og tidsplanen er stram, kan maskinlægning af belægningssten give en rationel udførelse, men kun hvis både produkt og metode passer til opgaven.
Maskinlægning er ikke bare håndlægning med en maskine i stedet for medarbejdere. Det er en samlet arbejdsmetode med krav til stenformat, forbandt, fuger, adgangsforhold og komprimering. Her gennemgår vi, hvordan arbejdet udføres i praksis, hvornår metoden giver mening, og hvilke detaljer der typisk afgør holdbarheden.
Hvad er maskinlægning af belægningssten
På en stor plads starter opgaven ikke med, at en maskine kører frem og lægger sten ud. Først skal arealet være opdelt i felter, underlaget være klar, kanterne være fastlåste, og leveringen være planlagt, så pallerne står tæt på arbejdsområdet uden at blokere for maskiner eller øvrig trafik.
Selve maskinlægningen foregår med en læggemaskine eller et mekanisk gribeaggregat. Aggregatet tager en samlet række eller et felt af sten, placerer dem på det forberedte afretningslag og fortsætter i et planlagt mønster. Det giver en hurtig og ensartet fremdrift på store flader, men maskinen kan kun arbejde præcist, når stenene har de rigtige mål og er udviklet til formålet.
I Danmark bygger metoden på en standardiseret produktfamilie. Dansk Standard og EN 1338 for betonbelægningssten indgår sammen med EN 1339 for betonfliser og EN 1340 for betonkantsten i det historiske grundlag for moderne belægningsarbejde. Standarderne erstattede ældre danske krav til blandt andet styrke, mål og frost/tø-bestandighed. Betonsten er blandt andet defineret som produkter med et længde/tykkelses-forhold under 4.
Maskinen løser ikke alle detaljer
Det afgørende er, at maskinlægning kræver en anden koordinering end et mindre håndlagt areal. En maskine kan lægge mange sten hurtigt, men den vurderer ikke selv, om en kant er korrekt afsluttet, om et fugeforløb bliver gennemgående, eller om et felt har den rigtige retning i forhold til trafikken.
Metoden henvender sig derfor især til entreprenører, erhvervskunder og professionelle bygherrer, der skal etablere veje, pladser, kørearealer eller industriområder. Private med store gårdspladser kan også have glæde af den, mens en almindelig indkørsel ofte løses mere fleksibelt med håndlægning. Valget bør tage udgangspunkt i arealets størrelse, belastning, adgangsforhold og ønsket finish. Ved mindre adgangsarealer kan belægningssten til indkørsel være et relevant udgangspunkt, men selve læggemetoden skal stadig vurderes særskilt.
Hvornår giver maskinlægning mening frem for håndlægning
Maskinlægning giver først rigtig mening, når projektet har en størrelse eller en gentagelse, der kan udnytte maskinens kapacitet. Det kan være en lang adgangsvej, en stor parkeringsplads, en terminal eller et industriområde, hvor mange ens sten skal placeres med stabil fremdrift.
Håndlægning har til gengæld en klar fordel i områder med mange tilpasninger. Små private indkørsler, gårdrum med skæve vinkler, trapper, brønde og detaljer omkring eksisterende bygninger kræver ofte mere løbende tilpasning, end en læggemaskine håndterer effektivt. Her kan håndværkeren arbejde tættere på kanter og justere stenene enkeltvis.
| Kriterium | Maskinlægning | Håndlægning |
|---|---|---|
| Areal | Velegnet til store, sammenhængende flader med gentagne mønstre | Velegnet til mindre eller opdelt arealer |
| Tempo | Høj fremdrift, når leverancer og felter er godt planlagt | Langsommere, men fleksibel ved løbende tilpasninger |
| Belastning | Relevant ved veje, pladser og industriområder, hvor ensartet udførelse er vigtig | Relevant ved arealer med mange detaljer og begrænset trafik |
| Arbejdsmiljø | Reducerer behovet for gentagne manuelle løft af sten | Kræver mere manuel håndtering |
| Finish | Afhænger stærkt af gribeteknik, fuger og efterkontrol | Giver ofte bedre mulighed for at justere fuger løbende |
| Logistik | Kræver plads til maskine, paller og sikker trafikafvikling | Kan udføres på mere trange arealer |
Produktet skal passe til metoden
Det er en fejl at bestille en almindelig belægningssten og først bagefter undersøge, om den kan lægges maskinelt. Danske produktkilder anbefaler, at stenene er specifikt udviklet til maskinlægning, fordi format, mønster og håndtering skal fungere sammen. IBF beskriver maskinlægning med SF-Coloc som en metode til hurtigere og mere rationel udlægning af større flader.
Den økonomiske vurdering bør også omfatte andet end maskinlejen. Færre manuelle arbejdstimer kan være en fordel, men gevinsten forsvinder, hvis maskinen ofte må stoppe på grund af manglende paller, uklare afslutninger eller dårlig adgang. En maskinløsning kræver derfor mere planlægning i begyndelsen, men den kan give en bedre samlet projektøkonomi på de rigtige arealer.
Praktisk tommelfingerregel: Jo større, mere ensartet og mere åbent arealet er, desto mere interessant bliver maskinlægning. Jo flere hjørner, tilpasninger og eksisterende installationer der er, desto mere taler opgaven for håndlægning eller en kombination.
Vælg maskinlægning, når projektet har:
- Store sammenhængende felter: Gentagne stenmønstre giver maskinen en stabil arbejdsrytme.
- Krav om fremdrift: En stram tidsplan kan gøre mekanisk udlægning relevant.
- Tung trafik: Industriområder, havne, fragtcentraler, busterminaler, kajanlæg og lufthavne nævnes i danske fag- og produktkilder som arealer, hvor trykfordeling, slidstyrke og effektiv udførelse har stor betydning.
- Plads til sikker drift: Maskinen skal kunne bevæge sig, og leverancerne skal kunne håndteres uden konflikt med anden byggepladstrafik.

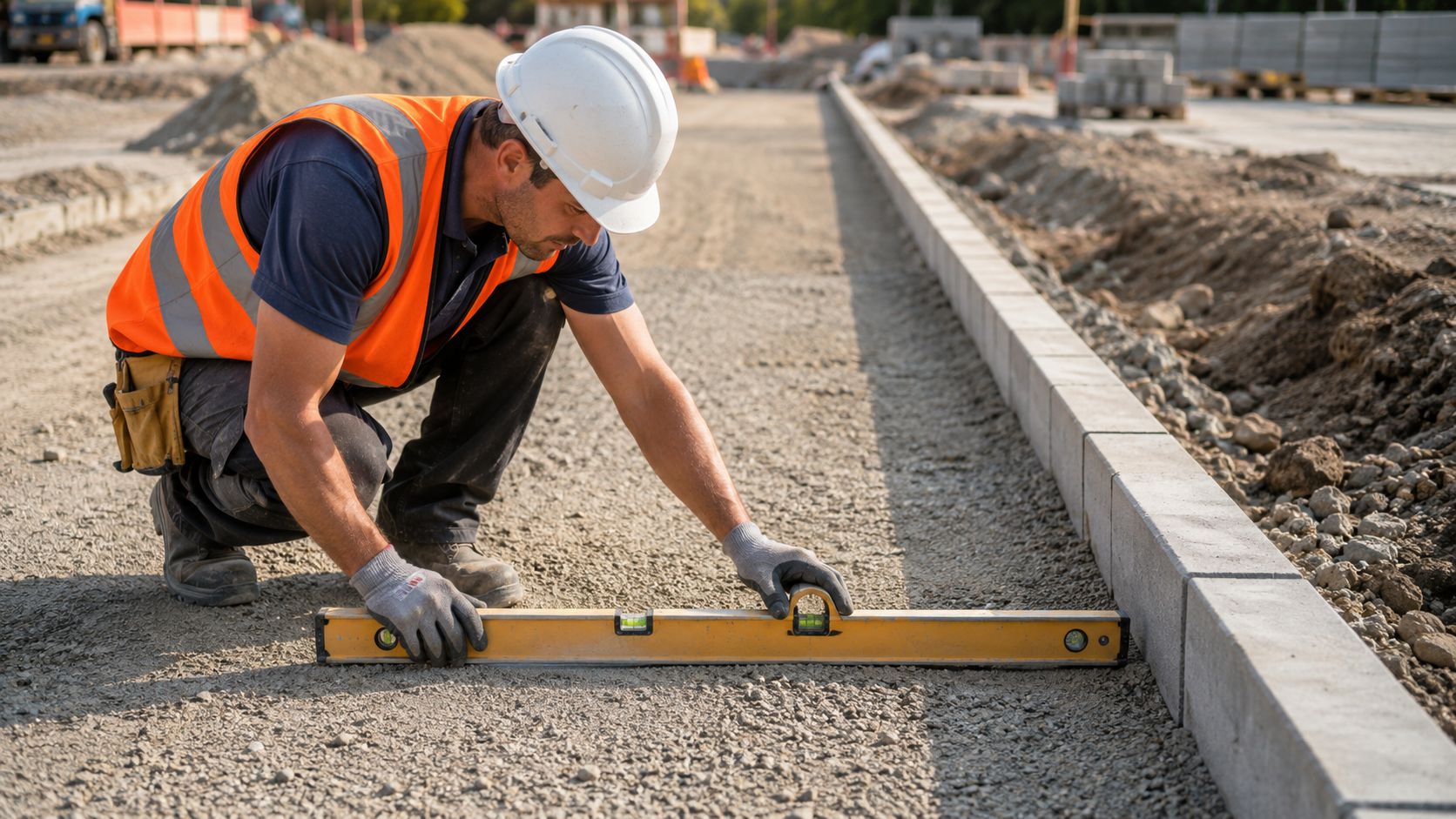

Forberedelse og bundopbygning før maskinlægning
Den vigtigste del af maskinlægningen foregår, før maskinen ankommer. Et plant og fast afretningslag er ikke nok, hvis undergrunden eller bærelaget ikke kan optage belastningen. Maskinen ændrer ikke de fysiske krav til belægningen. IBF's produktvejledning om maskinlægning angiver, at bundopbygningen skal være den samme som ved manuel lægning.
Undergrunden skal vurderes ud fra jordforhold, belastning og afvanding. Derefter etableres de relevante lag, som komprimeres og kontrolleres, før afretningslaget udføres. En geoteknisk undersøgelse kan være relevant, når jordens bæreevne eller fugtforhold ikke er tilstrækkeligt kendt, især ved større erhvervs- og anlægsprojekter.
Fald, kanter og felter
Kantbegrænsningerne skal være på plads, før stenene lægges. En belægning uden tilstrækkelig sidestøtte kan flytte sig, selv om stenene i midten er korrekt placeret. Kanterne skal derfor passe til den forventede trafik og være udført, så belægningen holdes samlet under belastning.
Niveauer og fald skal afsættes fra begyndelsen. Det gælder især ved porte, ramper, brønde og overgange til eksisterende belægninger. En maskine kan følge et forberedt plan, men den kan ikke rette en forkert kote eller et manglende fald under selve udlægningen.
Planlæg også felterne, før pallerne bestilles. Det skal være tydeligt:
- Hvor læggeretningen starter: Startlinjen styrer både mønster og afslutninger.
- Hvordan felterne mødes: Forbandtet skal passe på tværs af overgange.
- Hvor fuger brydes: Gennemgående linjer skal undgås på tværs af trafikretningen.
- Hvordan materialer leveres: Paller, fugegrus og maskiner skal kunne komme frem i den rækkefølge, arbejdet kræver.
DS 1136:2013 er den centrale danske standard for brolægning og belægningsarbejder. Standarden hos Dansk Standard fastlægger rammer for projektering, udbudsmateriale og udførelse, herunder kantbegrænsninger og belægninger på blandt andet gader, fortove, overkørsler, pladser, parker og haver.

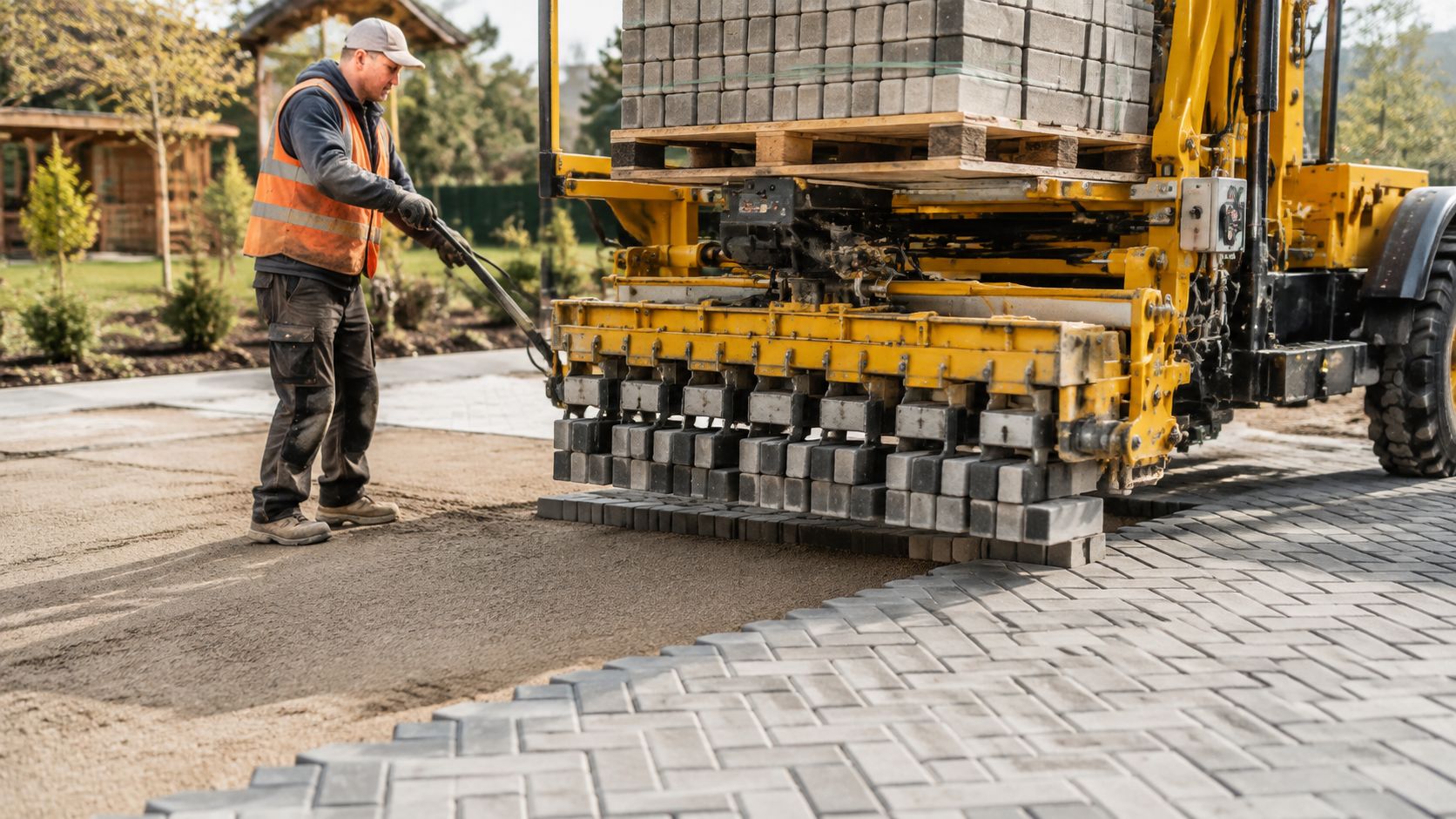

Sådan foregår maskinlægningen i praksis
Når underlaget er godkendt, og leverancerne står rigtigt, begynder arbejdet med at kontrollere stenene på pallerne. Stenene skal passe sammen i det valgte mønster, og emballage eller paller må ikke være beskadiget på en måde, der påvirker gribningen.
Maskinen arbejder normalt med et aggregat, der griber stenene foroven. Ved den rigtige håndtering hænger stenene let i en bue. Det gør det muligt at placere dem samlet, samtidig med at grus presses op i fugerne under udlægningen. Teknikken kræver en rolig maskinfører og et afretningslag, der er jævnt nok til at tage imod feltet uden store korrektioner.
Fra første række til færdigt felt
Arbejdsforløbet ser typisk sådan ud:
- Startlinjen kontrolleres: Første række placeres efter afsatte mål, kanter og læggeretning.
- Gribeaggregatet tager feltet: Stenene gribes foroven og holdes samlet under flytningen.
- Feltet sænkes roligt: Stenene lægges uden at blive skubbet unødigt hen over afretningslaget.
- Forbandtet følges: Næste felt placeres, så samlingerne ikke danner svage, gennemgående linjer.
- Kanter og tilpasninger udføres: Omkring brønde, stolper, bygninger og afslutninger kræves ofte manuel tilpasning.
- Fuger fyldes: Fugegrus fejes ned, så stenene får den nødvendige kontakt og støtte.
Fugebredden skal ligge på 2 til 5 mm, og stenene må ikke have direkte betonkontakt. Belægningshåndbogen fra TCT beskriver samme interval og forklarer, at fugebredden både skal give mulighed for kraftoverføring og plads til fugegrus, samtidig med at belægningen holdes tæt og stabil.
Komprimering kræver kontrol
Efter udlægningen skal belægningen komprimeres efter den valgte sten og konstruktion. Komprimeringen skal samle belægningen uden at beskadige overfladen eller presse stenene ud af deres plan. Fugegruset skal være til stede, før processen afsluttes, fordi fugerne er en del af belægningens funktion, ikke bare en visuel afslutning.
På en større plads arbejder holdet typisk i et fast flow mellem maskinfører, materialehåndtering og kontrol. Hvis én del mangler, stopper resten. Derfor er en god maskinpark til belægning og komprimering kun en del af løsningen. Den skal kombineres med erfarne folk, realistisk logistik og løbende kontrol af resultatet.
Kvalitetssikring og kontrol af den færdige belægning
Maskinlægning giver ikke automatisk samme ensartethed i fugebredden som håndlægning. Det betyder, at kvalitetssikringen skal være aktiv undervejs, ikke kun ved den endelige aflevering. Den reelle risiko ligger ofte i fugeopbygning, forbandt og gribeteknik, ikke i spørgsmålet om, hvilken sten der ser bedst ud på en prøvepalle.
Start med at kontrollere, om stenene er bestilt til maskinnedlægning. Ved store pladser, veje og industriområder er det ikke nok, at produktet er en betonsten. Formatet skal fungere med maskinens gribeaggregat, og stenene skal kunne lægges i det planlagte mønster.
Det skal kontrolleres på pladsen
Følgende punkter bør indgå i den løbende egenkontrol:
- Fugebredden: Kontroller, at fugerne ligger inden for intervallet 2 til 5 mm, og at stenene ikke ligger i direkte betonkontakt. Kravet er beskrevet i den danske vejledning om betonsten og fugebredder.
- Fugefyldningen: Fugegruset skal arbejde sig ned mellem stenene. Tomme eller delvist fyldte fuger giver dårligere belastningsoverførsel og kan øge risikoen for kantafskalning.
- Forbandtet: Felter skal bindes sammen, så samlinger ikke fortsætter som lange, svage linjer.
- Fugeforløbet: Gennemgående linjer skal brydes og placeres på tværs af trafikretningen, hvor vejreglernes krav gælder.
- Stenformatet: Kontroller mål og diagonaler, især hvis felterne ikke lukker rent mod kanter eller installationer.
Vejreglerne henviser til en maksimal forskel mellem diagonaler på 5 mm for sten med diagonallængde over 300 mm. De angiver også et slidspor på højst 23 mm som benchmark for tilstrækkelig slidstyrke. Begge forhold fremgår af Vejreglernes materiale om betonbelægningssten.
En maskinlagt belægning holder ikke på grund af tempoet under udlægningen. Den holder, når fuger, kanter, forbandt og komprimering er kontrolleret hver for sig.
Hvis stenene ligger uroligt, eller fugerne varierer tydeligt, skal problemet findes, før næste felt fortsætter. Det kan skyldes pallerne, gribeaggregatet, afretningslaget eller selve læggeretningen. Det er billigere at rette et felt under arbejdet end at reparere en færdig belægning, hvor fejlen først viser sig under trafik og frost.
Sikkerhed og arbejdsmiljø på byggepladsen
Maskinlægning flytter en stor del af den fysiske håndtering fra kroppen til udstyret. Det er en væsentlig arbejdsmiljømæssig fordel, når medarbejdere ellers skulle løfte og flytte mange sten manuelt. Men maskinen gør ikke pladsen sikker af sig selv.
Maskinfører, pladsfolk, chauffører og eventuelle andre entreprenører skal kende hinandens arbejdszoner. Afspærring og trafikafvikling skal være tydelig, især når arbejdet foregår på adgangsveje, parkeringsarealer eller aktive industriområder. Paller må ikke placeres, så de skaber blinde vinkler eller tvinger gående ind i maskinens arbejdsområde.
Sikkerhed påvirker også kvaliteten
En velorganiseret plads giver maskinføreren ro til at følge linjer og kontrollere felterne. Når leverancer kommer uregelmæssigt, eller andre fag arbejder tæt på maskinen, opstår der flere stop, hastige omlægninger og risiko for fejl i både mønster og fugeforløb.
Betonbelægningssten er omfattet af tekniske produktkrav gennem DS/EN 1338. Produktets dokumenterede egenskaber og den praktiske håndtering skal passe sammen. En sten, der er egnet til projektet på papiret, skal også kunne gribes, lægges og komprimeres uden unødig risiko.
Planlæg derfor både sikkerhed og produktion samlet:
- Afgræns maskinens arbejdsområde: Hold uvedkommende væk fra løfte- og køreområdet.
- Koordiner leverancerne: Sørg for, at paller ankommer uden at krydse aktive arbejdszoner.
- Lav faste signaler: Maskinfører og pladsfolk skal bruge samme kommunikation.
- Hold adgangsveje ryddelige: Ujævne eller blokerede køreveje skaber både sikkerheds- og kvalitetsproblemer.
Typiske fejl og gode råd til dit belægningsprojekt
De fleste problemer med maskinlagt belægning skyldes ikke, at maskinen er for langsom. De opstår, fordi projektet er startet med et forkert produkt, et utilstrækkeligt underlag eller en plan, der ikke tager højde for fuger og afslutninger.
Den første fejl er en forkert stenbestilling. Ikke alle belægningssten kan maskinlægges. Hvis stenene ikke er udviklet til mekanisk gribning, kan de være vanskelige at placere stabilt, og mønsteret kan få uens samlinger. Afklar derfor læggemetoden, før produktet bestilles, og få format, mønster og kantløsninger skrevet ind i projektet.
Den næste fejl er for smalle, for brede eller uens fuger. Ved direkte kontakt mellem stenene mangler der plads til fugegrus og kraftoverføring. Ved meget åbne fuger bliver belægningen mindre tæt og mere sårbar over for bevægelse og kantafskalning. Fugearbejdet skal kontrolleres, mens felterne stadig er tilgængelige.
Fejlene viser sig ofte først senere
Manglende forbandtskontrol er en anden klassiker. Hvis fugerne fortsætter som gennemgående linjer gennem flere felter, kan belastninger samles i disse linjer. På arealer med trafik skal forløbet derfor brydes og planlægges, så belægningen arbejder mere samlet.
Fugegrus bliver også ofte underprioriteret. Det er ikke et restmateriale, der bare skal fejes ud til sidst. Gruset hjælper med at overføre belastning, holde belægningen tæt og beskytte stenkanterne. En færdig overflade kan se pæn ud, selv om fugerne ikke er fyldt korrekt.
Brug denne korte tjekliste i dialogen med entreprenøren:
- Produkt: Er stenene dokumenteret og bestilt til maskinlægning?
- Underlag: Er undergrund, bærelag og afretningslag vurderet og komprimeret korrekt?
- Kanter: Er kantbegrænsningerne dimensioneret efter den forventede trafik?
- Mønster: Er læggeretning, feltinddeling og forbandt aftalt på forhånd?
- Fuger: Hvordan kontrolleres fugebredden, og hvordan fyldes fugerne?
- Afslutninger: Hvem udfører tilpasninger omkring brønde, bygninger og kanter?
- Aflevering: Bliver format, planhed, fugefyldning og slidstyrke dokumenteret?
Maskinlægning er ofte mest interessant på tunge og store arealer, hvor hastighed, trykfordeling og arbejdsmiljø skal fungere sammen. På mindre eller detaljerige arealer kan håndlægning være den mere fornuftige løsning. Den rigtige metode er den, der passer til underlaget, trafikken, geometrien og den ønskede drift, ikke nødvendigvis den, der ser mest mekaniseret ud.
AB Beton & Anlæg udfører beton- og anlægsopgaver, herunder brolægning, adgangsveje, kørearealer og større belægningsopgaver, med udgangspunkt i projektets konkrete krav. Som familieejet virksomhed følger vi opgaven fra planlægning til aflevering og arbejder med kunder på Lolland, Falster og Sjælland. Kontakt AB Beton & Anlæg for en uforpligtende vurdering og et tilbud på dit belægningsprojekt.
