Når en grund falder væk mod skel, når et lagerareal skal nivelleres, eller når en boligforening vil udnytte et skrånende udeareal bedre, ender man ofte samme sted. Jorden skal holdes sikkert på plads, og løsningen skal kunne tåle både vejr, belastning og tid. Det er her, støttemure i beton kommer ind i billedet.
For en bygherre ser en støttemur måske enkel ud udefra. En lige kant, en ren afslutning og et terræn, der pludselig bliver brugbart. I praksis er det en konstruktion, hvor små fejl i opbygningen kan give store problemer senere. Det gælder især, hvis muren skal stå tæt på kørearealer, bygninger, parkering eller naboskel.
En holdbar løsning kræver derfor mere end beton og maskiner. Man skal have styr på jordtryk, vand, frost, fundament, materialevalg og udførelse. Det er de forhold, der afgør, om muren bliver stående roligt i årtier, eller om der opstår revner, sætninger og i værste fald svigt.
Hvad er en støttemur i beton og hvornår er den nødvendig
En støttemur i beton er en konstruktion, der holder jord tilbage, når terrænet ikke kan stå af sig selv. Den bruges, når der er niveauforskel mellem to arealer, og man vil undgå skråningsanlæg, udskridning eller tab af brugbart pladsareal.
Det er en løsning, man ofte møder ved erhvervsbyggeri, institutioner, boligforeninger og større private haver. På en byggeplads kan behovet opstå, når der skal etableres adgangsvej, læsseområde, parkering eller teknikareal på et terræn, der ikke er plant. I private projekter handler det ofte om at få mere funktionel have, sikre mod skred eller skabe en skarp opdeling mellem niveauer.
Typiske situationer hvor muren giver mening
Der er nogle scenarier, hvor beton næsten altid er relevant:
- Terrænregulering ved byggeri hvor et nyt byggeri ligger højere eller lavere end det eksisterende terræn
- Sikring mod jordskred på skrånende arealer eller langs skel
- Udnyttelse af plads hvor en stejl skråning ellers optager for meget areal
- Afgrænsning af køre- og opholdsarealer ved lager, industri eller fællesarealer
- Have- og landskabsprojekter hvor niveauforskelle skal se ryddelige ud og være nemme at vedligeholde
En vigtig forskel er, om muren bare skal holde et mindre jordtryk i et haveanlæg, eller om den skal indgå i et areal med trafik, oplag eller andre laster bagved. Det ændrer kravene mærkbart.
En støttemur er ikke bare en kant. Den er en bærende del af terrænets stabilitet.
Hvorfor beton vælges så ofte
Beton vælges typisk, fordi materialet kan levere både styrke, formstabilitet og et roligt udtryk. Samtidig kan løsningen udføres som blokmur, elementmur eller pladsstøbt konstruktion, alt efter projektets krav.
For bygherren er det ofte kombinationen, der gør forskellen. Muren skal ikke kun holde jorden tilbage. Den skal også passe til adgangsforhold, udseende, levetid og drift bagefter. Det er derfor, støttemure i beton bruges så bredt, fra teknikgårde og ramper til haver og fælles udearealer.
Grundlæggende principper for en stabil støttemur

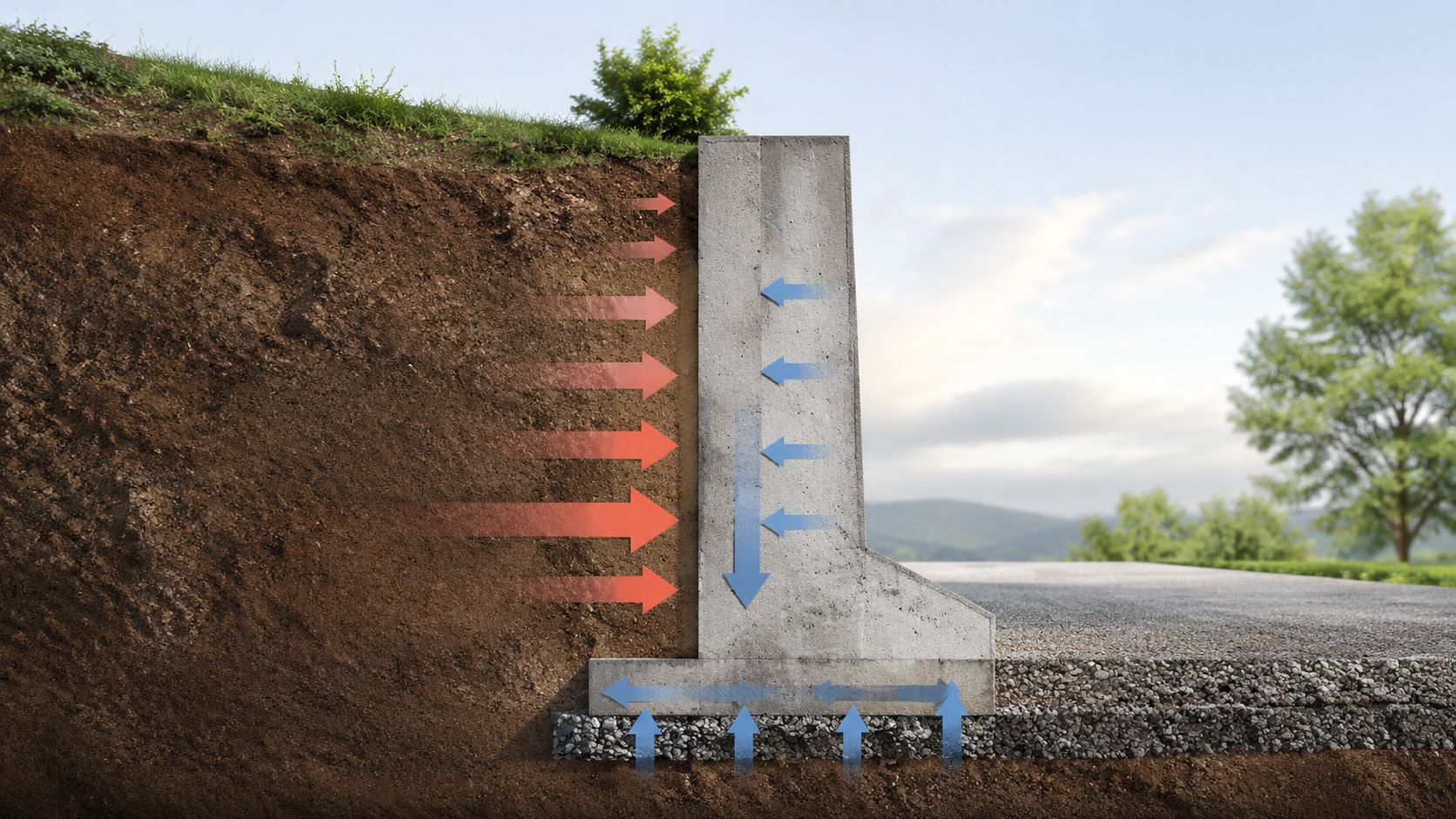

Det vigtigste at forstå er, at jorden bag muren hele tiden presser fremad. Det pres kaldes jordtryk. Jo højere muren er, og jo tungere belastning der ligger bag den, desto større bliver påvirkningen.
En støttemur holder ikke kun fordi den er hård. Den holder, fordi den er opbygget, så kræfterne bliver ledt rigtigt ned i underlaget. Ifølge Dansk Betons beskrivelse af støttemurer er den bærende mekanisme egenvægt kombineret med en bagudhældning, og større hældning samt større egenvægt øger murens evne til at modstå jordtryk. Samme branchekilde understreger også, at ekstra last oven på terrænet bag muren øger jordtrykket markant, og at dræn bag muren er afgørende, fordi vandtryk ellers kan få konstruktionen til at kollapse.
Egenvægt og hældning gør arbejdet
Man kan sammenligne det med at stå og holde imod et skub. Hvis du står let og rankt, er du nem at flytte. Hvis du læner dig lidt ind mod presset og står tungt plantet, bliver du langt sværere at skubbe.
Det er samme princip i en betonmur. Den skal have vægt nok til at modstå presset, og den skal typisk hælde bagud, så kræfterne arbejder med konstruktionen i stedet for imod den. En mur, der bare står lodret uden den rigtige opbygning, ser måske pæn ud på dagen, men den har ikke nødvendigvis den nødvendige sikkerhed.
Vand er ofte den reelle årsag til skader
Mange tror, at det kun er jorden, der vælter en støttemur. I praksis er vand ofte den faktor, der gør en dårlig løsning farlig. Når regn og overfladevand ikke kan slippe væk, bygger der sig et tryk op bag muren. Det tryk kommer oven i jordtrykket.
Det er derfor, dræn aldrig er noget, man bør spare væk. Hvis vandet bliver stående bag muren, kan selv en tung konstruktion komme i problemer.
Praktisk regel: Hvis der ikke er styr på vandet bag muren, er resten af opbygningen i risiko, uanset hvor flot selve betonen er udført.
Belastning ovenfra ændrer hele regnestykket
En støttemur bag et almindeligt græsareal arbejder under andre forhold end en mur bag et parkeringsområde eller et sted, hvor der kører maskiner. Det overses tit tidligt i projektet.
Derfor skal man tage stilling til, hvad der faktisk kommer til at ske på arealet bag muren:
- Kun let havebrug med beplantning og almindelig færdsel
- Fælles udearealer med inventar, belægning eller ophold
- Trafik og oplag ved erhverv, drift eller varehåndtering
- Senere ændringer som hævet terræn, hegn, containere eller ekstra belægninger
Det, der virker i en lille have, virker ikke nødvendigvis ved et industribyggeri. Og det, der ser billigst ud på tilbudslisten, bliver sjældent billigst, hvis muren senere skal rettes op eller udskiftes.
Forskellige typer af støttemure i beton
Der findes ikke én rigtig type støttemur til alle projekter. Den rigtige løsning afhænger af jordforhold, højde, belastning, pladsforhold og det udtryk, bygherren ønsker. Det er også her, mange fejlvurderinger starter. Man vælger efter udseende alene, selv om konstruktionen burde vælges efter funktion først.
Tre hovedtyper du typisk møder
| Type | Egner sig typisk til | Styrke | Begrænsning |
|---|---|---|---|
| Gravitationsmur | Terrænregulering og klassiske anlæg | Holder primært ved egenvægt | Kræver plads og korrekt opbygning |
| Forankret mur | Projekter med høj belastning eller begrænset plads | Kan tage store påvirkninger | Mere kompleks projektering og udførelse |
| Blokopbygget mur | Haveanlæg og mindre terrænspring | Fleksibel og visuelt enkel | Ikke altid egnet til tunge laster |

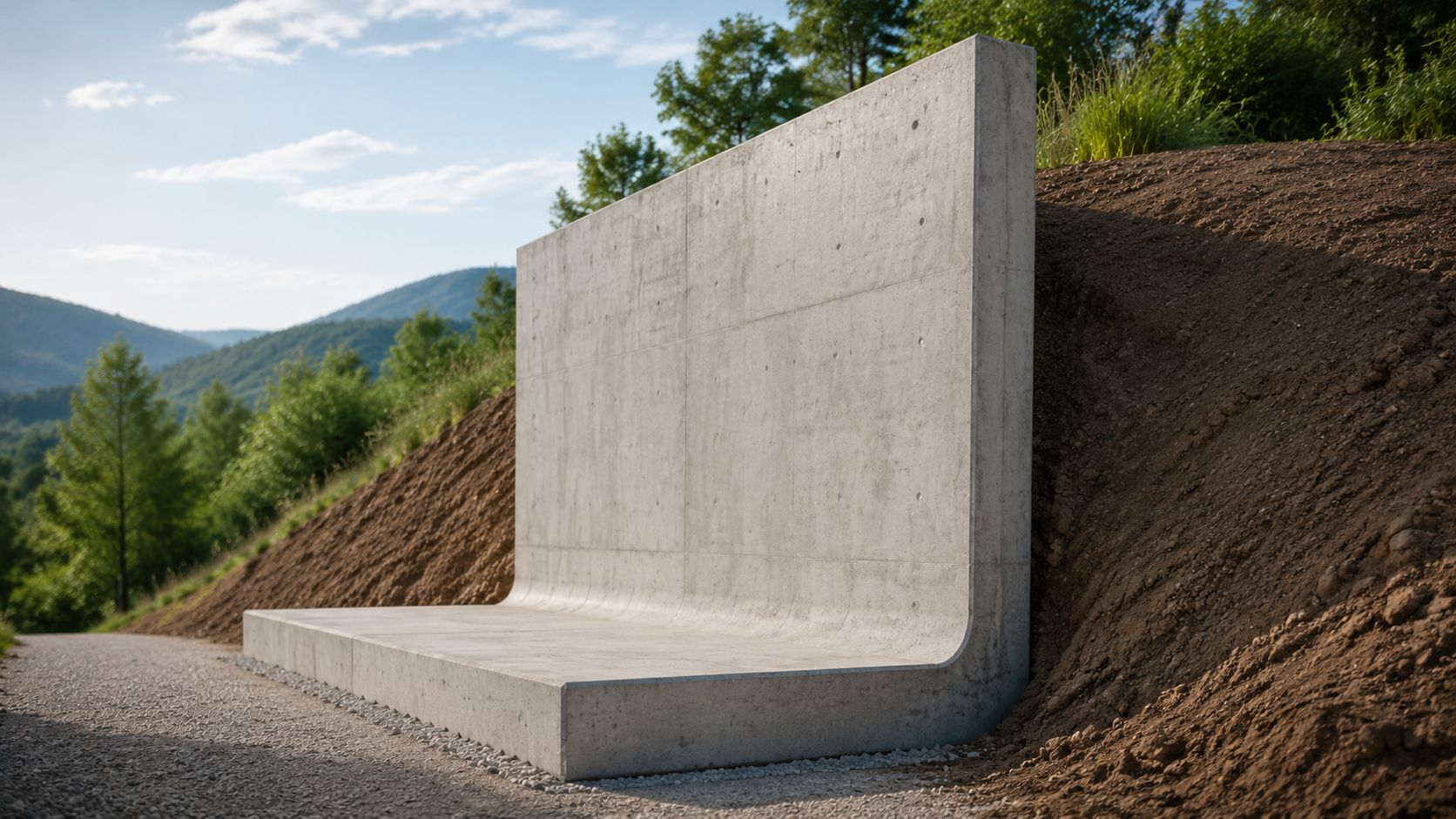

Gravitationsmure
En gravitationsmur arbejder hovedsageligt med egen vægt. Det er den type, mange forbinder med traditionelle støttemure i beton. Den kan udføres som massive blokke, elementer eller pladsstøbt løsning.
Fordelen er enkelheden. Hvis den er korrekt dimensioneret og opbygget, er den solid og overskuelig i drift. Ulempen er, at den kræver plads til både murkrop, baghældning og den rigtige fundering.
Forankrede løsninger
Når pladsen er trang, eller belastningen er høj, kan en forankret mur være nødvendig. Her hjælper mekaniske forankringer med at holde konstruktionen stabil i samspil med jorden bagved.
Den type ser man typisk i mere krævende anlæg, hvor det ikke er nok at gøre muren tungere. Til gengæld er det ikke en løsning, man vælger på rutine. Den stiller højere krav til projektering, udførelse og kontrol.
Jo mindre plads der er til at bygge sikkert, desto vigtigere bliver projekteringen.
Blokmure og sætningsvenlige opbygninger
I haver, fællesarealer og lettere anlæg giver blokopbyggede støttemure ofte god mening. De kan være en fornuftig løsning, når terrænet bevæger sig lidt, og hvor man ønsker en mur, der kan optage mindre bevægelser uden at fremstå skadet med det samme.
Det betyder ikke, at de kan stå på hvad som helst. De kræver stadig korrekt underlag, dræn og opbygning. Fejlen opstår, når man tror, at bloksystemet i sig selv løser alle konstruktive krav.
Et godt valg starter derfor med et simpelt spørgsmål. Hvad skal muren holde tilbage, og hvad kommer der til at ske på arealet bagved de kommende år?

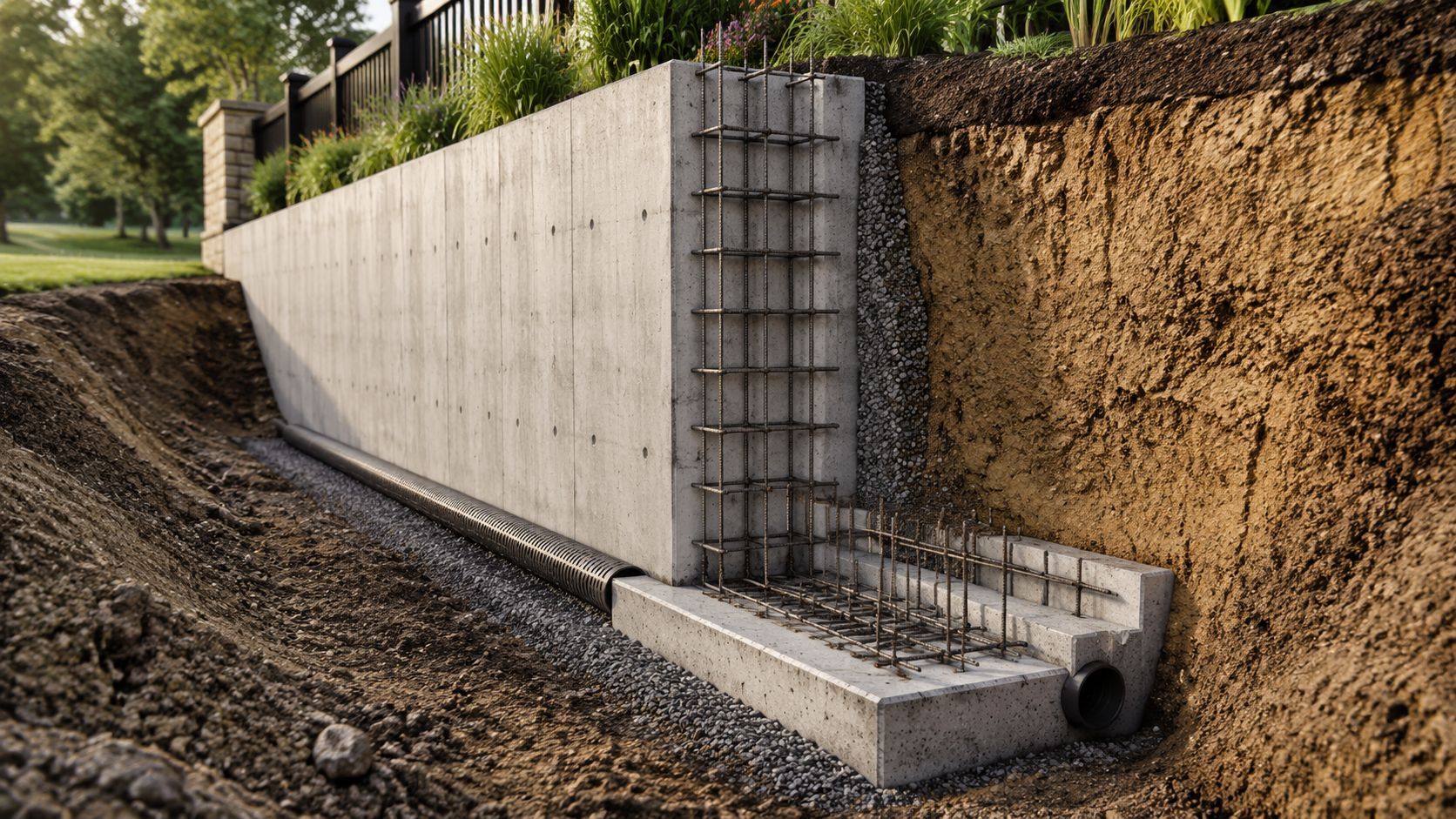

Konstruktionens kerneelementer fundament dræning og armering
De vigtigste dele af en støttemur er ofte dem, man næsten ikke ser, når arbejdet er færdigt. Fundamentet ligger skjult. Drænet forsvinder bag muren. Armeringen er støbt ind. Men det er netop de tre dele, der adskiller en holdbar løsning fra en mur, der begynder at give sig.
Ifølge Astrup Cementstøberis vejledning om støttemure skal en betonstøttemur typisk udføres med et anlæg bagud af mindst 1/2–1 stens hældning for at opnå nødvendig stabilitet mod jordtryk. Samme vejledning angiver, at fundamentet bør være mindst 20 cm tykt og 15 cm bredere på hver side af blokken, at fundamentets overkant skal ligge ca. 5 cm under færdigt terræn, og at der kræves en drænrende bag fundamentet i frostfri dybde på min. 90 cm under terræn samt opfyldning med stabilt grus i komprimerede lag.
Fundamentet skal passe til muren og jorden
Fundamentet gør to ting. Det fordeler murens vægt, og det skaber et roligt underlag, som kan modstå både jordtryk og påvirkning fra frost. Hvis bunden er for svag, for smal eller ujævnt komprimeret, hjælper det ikke meget, at selve muren er udført pænt.
I praksis er fundamentarbejdet ofte det sted, hvor kvaliteten bliver afgjort. Udgravning, bundsikring, afretning og støbning skal passe sammen. Hvis du vil læse mere om den del, ligger der også en relevant gennemgang af støbning af fundament, som hænger tæt sammen med netop støttemursprojekter.
Dræning er ikke tilvalg
Når der står vand bag en mur, bliver belastningen forkert. Vandet skal derfor ledes væk, før det bygger tryk op. Det sker normalt med dræn bag muren og et bagfyld, der kan transportere vandet ned til drænrenden uden at stoppe til.
Det er også vigtigt, at tilbagefyldningen udføres rigtigt. Hvis man fylder op med forkert materiale eller springer komprimeringen over, kan man både få dårlig afvanding og senere sætninger i terrænet.
En sund opbygning bag muren har typisk disse kendetegn:
- Frostfri placering så drænet arbejder stabilt gennem vinteren
- Stabilt grus i lag så opfyldningen kan komprimeres ordentligt
- Kontrolleret tilbagefyldning så muren ikke bliver skubbet skævt under udførelsen
- Fri vandvej så regn og nedsivning ikke bliver stående bag konstruktionen
Den del af muren, du ikke kan se efter aflevering, er som regel den del, der afgør, om den holder.
Armeringens rolle
Beton er stærk under tryk, men mindre egnet til træk. Det er derfor, man i mange støttemure arbejder med armering. Stålet i konstruktionen optager de trækkræfter, som opstår, når muren påvirkes af jordtrykket.
Ikke alle støttemure udføres ens. Ved mindre blokmure er princippet anderledes end ved pladsstøbte eller kraftigere konstruktioner. Men tommelfingerreglen er enkel. Jo højere mur, jo større belastning og jo mere kritisk placering, desto vigtigere bliver armering og korrekt dimensionering.
Armering kan ikke redde et dårligt fundament eller et manglende dræn. Den fungerer kun som del af en samlet konstruktion, hvor alle tre kerneelementer er tænkt sammen.
Fra planlægning til færdig mur arbejdsproces og materialer
Et godt støttemursprojekt bliver sjældent til ved, at man bare graver ud og går i gang. Det starter normalt med, at bygherren har et område, der ikke fungerer. Måske skråner terrænet ind mod en bygning. Måske skal et udeareal omdannes til parkering, oplag eller adgangsvej. Eller også skal en boligforening have styr på et fællesareal, der i dag er svært at bruge og svært at vedligeholde.
Det første fornuftige skridt er altid at se på stedet. Højdeforskelle, adgangsforhold, jordbund, afvanding og belastning skal vurderes samlet. Det gælder også, om projektet skal udføres som pladsstøbt løsning, med præfabrikerede elementer eller med bloksystem.
Sådan forløber arbejdet typisk
I praksis følger mange projekter nogenlunde samme rækkefølge:
Besigtigelse og afklaring
Man fastlægger niveauforskel, længde, formål og krav til udseende.Vurdering af belastning og jordforhold
Her tager man stilling til, hvad muren skal holde tilbage, og om der er forhold, der kræver nærmere beregning.Afklaring af tilladelser og skel
Placering tæt på skel eller ved større højder kræver ofte ekstra opmærksomhed.Valg af løsning og materialer
Nogle projekter egner sig bedst til in-situ støbning, andre til elementer eller blokke.Udgravning, fundering og opbygning
Her lægges kvaliteten for resten af konstruktionen.Dræn, tilbagefyldning og afslutning
Det er her mange fejl sker, hvis tempo får lov at styre udførelsen.
Materialevalg handler om mere end pris
Der er stor forskel på, hvad der giver bedst mening fra sag til sag. Pladsstøbt beton giver ofte frihed i form og tilpasning. Elementer kan være effektive, hvis adgang, geometri og logistik passer. Bloksystemer kan være praktiske i mindre anlæg, men de kræver stadig korrekt opbygning.
For nogle projekter er leveringsformen på betonen også et vigtigt spørgsmål. Ved mindre eller særligt tilgængelige opgaver kan det være relevant at se på muligheder for levering af beton til private, mens større erhvervsopgaver typisk planlægges mere traditionelt omkring samlet støbning, maskinadgang og bemanding.
Det der ofte afgør slutresultatet
Det er sjældent selve murens front, der giver problemer først. Det er overgangen mellem udgravning, fundering, dræn og tilbagefyldning. Hvis de led ikke spiller sammen, kommer skaderne senere.
Når vi ser støttemure, der holder sig pæne og stabile, er forklaringen som regel enkel. Projektet var tænkt igennem fra start, og udførelsen blev ikke presset hurtigere frem, end jorden og konstruktionen kunne bære.
Lovgivning omkostninger og vedligehold
De fleste bygherrer spørger om tre ting tidligt i forløbet. Skal der søges tilladelse. Hvad driver prisen. Og hvor meget drift følger bagefter. Det er fornuftige spørgsmål, fordi støttemure i beton ikke kun er en anlægsopgave, men også en beslutning med juridiske og driftsmæssige konsekvenser.
Lovgivning og myndighedskrav
Om en støttemur kræver tilladelse, afhænger blandt andet af højde, placering, afstand til skel og lokale bestemmelser. Nogle steder spiller lokalplaner og servitutter også ind. Ved erhvervsbyggeri og fællesarealer bør det afklares tidligt, så projektet ikke stopper, når udførelsen egentlig burde være i gang.
Det er også vigtigt at afstemme grænsefladerne. Hvis muren påvirker naboarealer, eksisterende belægninger, hegn eller adgangsforhold, skal det tænkes med fra starten. Den del overses oftere, end man skulle tro.
Hvad påvirker omkostningerne
Prisen på en støttemur kan ikke reduceres til en fast sats pr. meter, hvis man vil give et ærligt billede. Det, der typisk flytter økonomien, er:
- Højde og længde fordi større jordtryk og mere materiale stiller højere krav
- Jordarbejde og bortkørsel især hvis der er meget udgravning eller vanskelige jordforhold
- Adgang til byggepladsen som kan gøre både maskinvalg og logistik dyrere
- Valg af murtype om løsningen er blok, element eller pladsstøbt beton
- Dræn og afslutninger herunder terræn, belægninger og kantløsninger omkring muren
Det er også her, det giver mening at tænke langsigtet. En løsning med lav anlægspris kan blive den dyre løsning, hvis den kræver reparationer, ombygning eller ekstra afvanding bagefter.
Holdbarhed og det løbende eftersyn
Ifølge ØJ Bygs oplysninger om støttemure i beton har betonstøttemure i Danmark en gennemsnitlig levetid på over 50 år, når de er konstrueret korrekt med egenvægt, armering og drænsystem. Samme kilde oplyser, at over 85% af professionelt anlagte mure overholder de kritiske krav til fundament og dræning, og peger på netop de forhold som nøglen til den lange holdbarhed.
Det betyder ikke, at muren kan glemmes fuldstændigt. Den kræver normalt meget lidt vedligehold, men den bør stadig ses efter. Dræn og afvanding skal fungere, og terrænet bag muren bør ikke ændres uden vurdering. Hvis man samtidig arbejder med bæredygtige materialer i bygge- og anlægsprojekter, giver det også god mening at tænke levetid, reparationsevne og samlet ressourceforbrug ind allerede ved projekteringen.
En støttemur holder længe, når den bliver behandlet som en konstruktion. Ikke som en hurtig terrænafslutning.
Derfor skal du overlade opgaven til professionelle
En støttemur ser enkel ud, når den står færdig. Men det er en af de konstruktioner, hvor fejlene sjældent viser sig med det samme. De kommer senere, når jorden bliver våd, frosten arbejder, eller belastningen bag muren ændrer sig.
Derfor er det ikke en opgave, man bør reducere til blokke, der skal stables, eller beton, der bare skal hældes i en form. Fundament, dræn, hældning, armering, komprimering og tilbagefyldning skal passe sammen. Hvis ét led svigter, bliver resten udsat.
For erhvervskunder, boligforeninger og professionelle bygherrer handler det i sidste ende om driftssikkerhed og ansvar. For private handler det ofte om præcis det samme, bare i mindre skala. Man vil have en løsning, der holder, ser ordentlig ud og ikke udvikler sig til et problem efter få sæsoner.
