Ved en opvarmet tilbygning skal frostfri dybde i Danmark typisk være 0,9 meter, mens et fritstående, uopvarmet fundament normalt kræver 1,2 meter. Det er dog ikke nok at ramme en bestemt dybde, for fundamentet skal også stå på bæredygtig bund og kobles rigtigt til den eksisterende bygning.

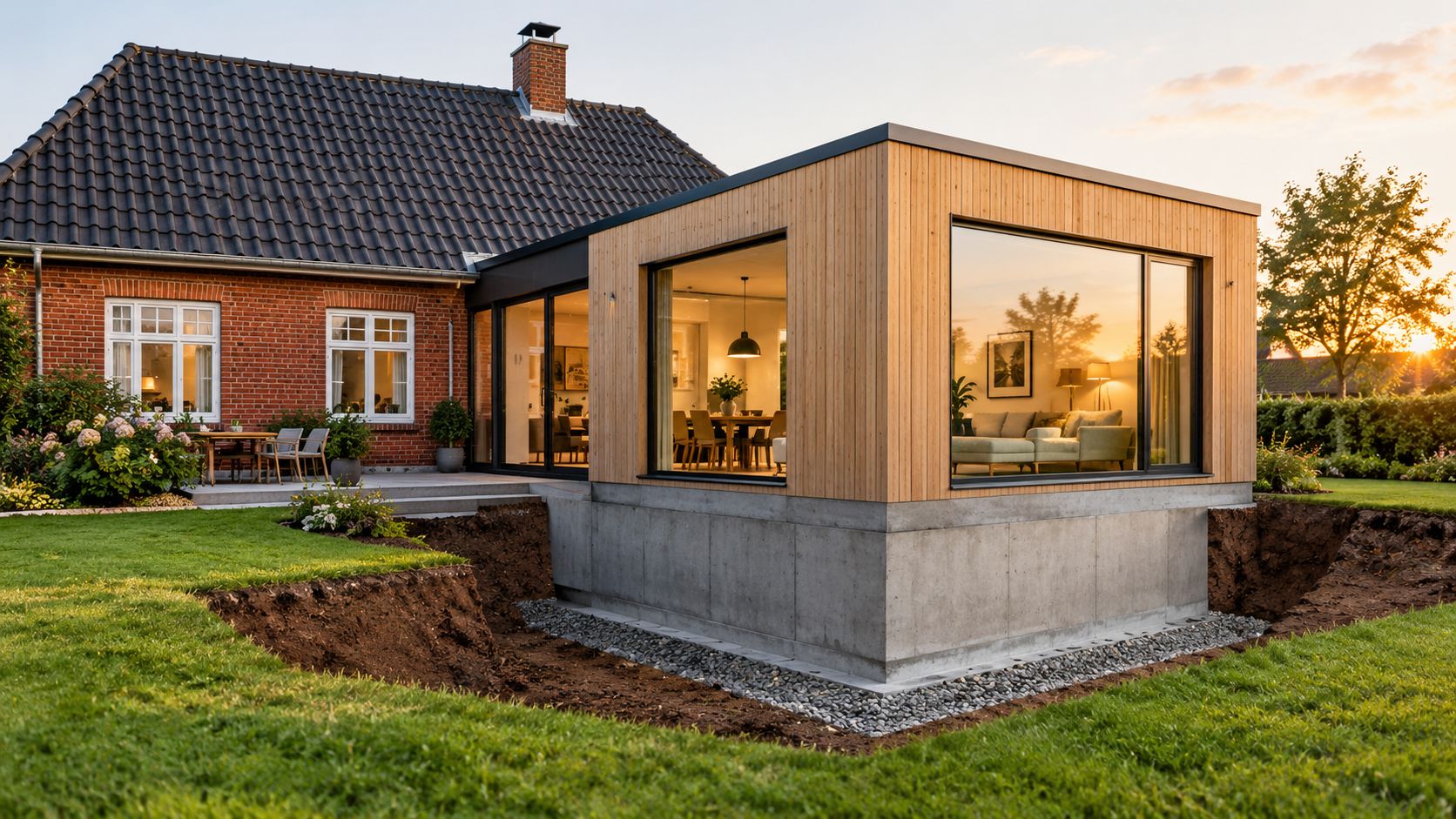

Du står måske med tegningerne klar, en aftale med entreprenøren på vej og en tilbygning, der skal give mere plads til familien, virksomheden eller boligforeningen. På papiret handler projektet om vægge, tag og indretning. På byggepladsen begynder det hele et andet sted, nemlig i jorden.
Et fundament til tilbygning skal bære den nye konstruktion, optage belastninger fra vægge og tag og sikre, at overgangen til den eksisterende bygning ikke udvikler sig til revner, skæve gulve eller fugtproblemer. Det arbejde kan ikke gøres om uden store omkostninger, når tilbygningen først står færdig.
Introduktion til fundament til tilbygning
En tilbygning kan se enkel ud på tegningen. En rektangulær udvidelse, et nyt gulv og en facade, der møder det eksisterende hus. I praksis skal den nye del dog arbejde sammen med en bygning, der måske er opført på et andet tidspunkt, med andre materialer, andre niveauer og en anden fundering.
Det er her, fundamentet bliver afgørende. Et randfundament eller stribefundament i beton er ofte den praktiske løsning ved en mindre tilbygning, men valget må tage udgangspunkt i jordbund, belastning, terræn og sammenkoblingen med den eksisterende sokkel. Det er ikke nok at kopiere naboens løsning eller forlænge den gamle sokkel efter øjemål.
Bygningsreglementets vejledning angiver normalt, at fundering til opvarmede bygninger skal ske til 0,9 meter under terræn, mens fritstående fundamenter kræver 1,2 meter under terræn for at være frostsikre. Kravet handler ikke kun om dybden i sig selv. Fundamentet skal også føres ned til en bæredygtig bund, så bevægelser i jorden ikke skader konstruktionen. Se den tekniske reference i Bygningsreglementets vejledning om fundering.
Den nye og den gamle bygning skal passe sammen
Overgangen mellem hus og tilbygning er et af de steder, hvor godt håndværk adskiller sig fra en hurtig standardløsning. Den eksisterende sokkel kan være udført på en anden dybde end det nye fundament, og jorden under de to bygningsdele kan reagere forskelligt.
Derfor skal man tidligt beslutte, om konstruktionerne skal forbindes konstruktivt, eller om de skal adskilles med en gennemtænkt fuge og bevægelsesmulighed. Løsningen afhænger af statik, bygningstype og projektets detaljer. En direkte sammenstøbning uden dokumentation kan give spændinger, mens en tilfældig adskillelse kan skabe kuldebroer, fugtveje eller problemer ved gulvniveauet.
Praktisk regel: Den billigste funderingsløsning er ikke nødvendigvis den med mindst beton. Det er den løsning, der er korrekt projekteret første gang.
Et fundament er skjult, men konsekvenserne af dårlig udførelse bliver synlige overalt. Derfor kan det være nyttigt at læse mere om hvad et fundament er og bruge forklaringen til at få de rigtige spørgsmål med til rådgiver og entreprenør.
Krav til dimensionering og myndighedsgodkendelse

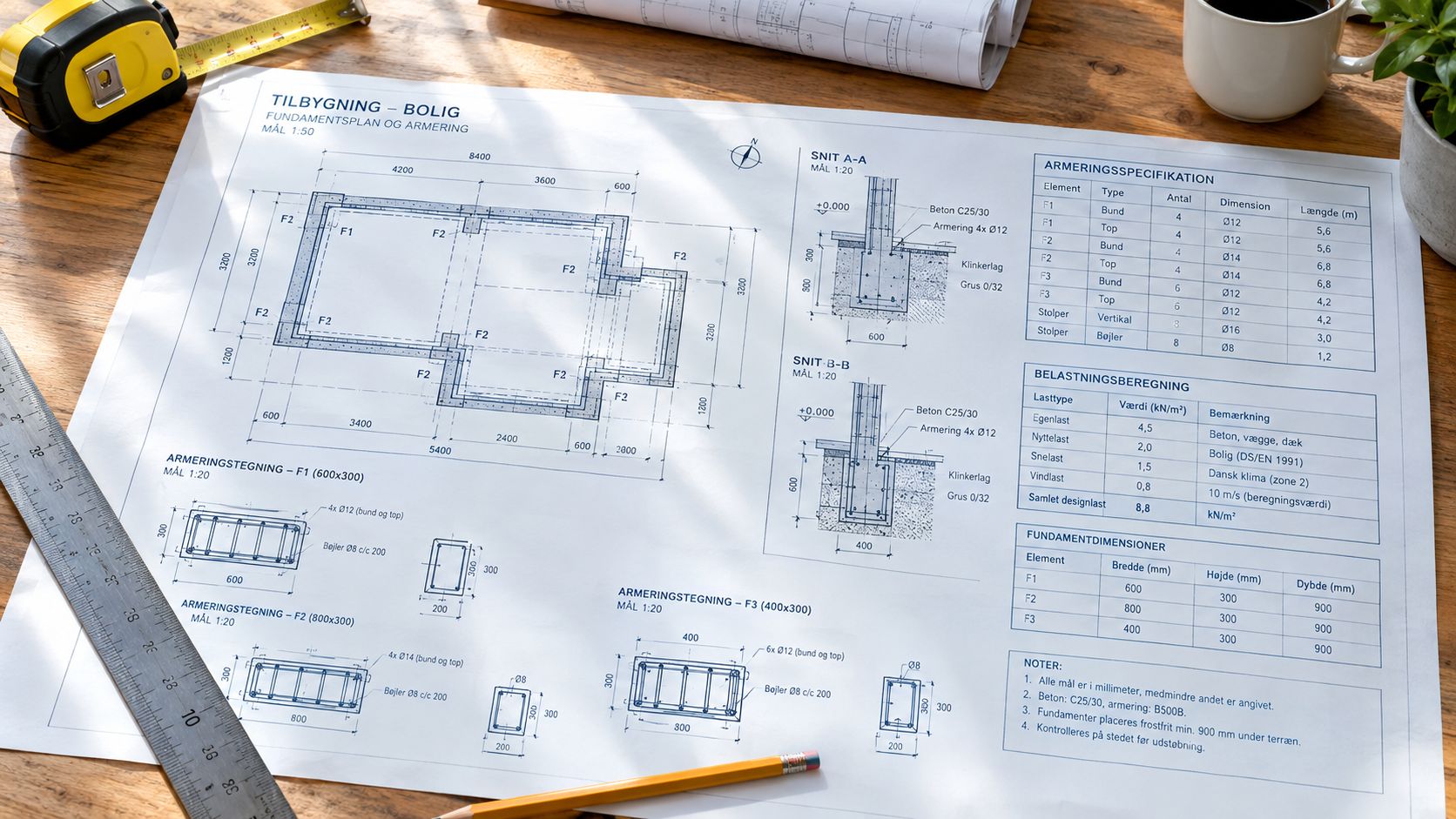

Fundamentets dimensionering handler om mere end betonens styrke. Ingeniøren skal vurdere, hvordan lasten fra tilbygningen føres gennem vægge, dæk og fundament ned i jorden. Samtidig skal jordbund, grundvand, niveauforskelle og forholdet til den eksisterende bygning indgå i vurderingen.
I Danmark anvendes Eurocode 7 med danske nationale annekser som reference for geoteknisk dimensionering. Bygningsreglementets vejledning kræver, at fundering sker til frostsikker dybde og bæredygtig bund, eller at bygherren kan dokumentere en anden løsning, der beskytter bygningen mod skadelige jordbevægelser.
Dansk Standard oplyser, at der findes cirka 37.000 gældende standarder i Danmark, hvoraf cirka 4.000 vedrører byggeri og anlæg. Det understreger, at fundering ikke er en fri skitseøvelse, men en fagdisciplin med krav til blandt andet bæreevne, geoteknik og udførelse. En praktisk gennemgang af principperne findes i dimensionering af fundament.
Byggetilladelsen skal tænkes ind fra begyndelsen
En tilbygning til beboelse kræver som udgangspunkt byggetilladelse. Kommunen skal kunne vurdere projektets placering, størrelse, anvendelse og forhold til lokalplan, afstande og bebyggelsesprocent. Fundamentet kan ikke vurderes helt isoleret fra resten af byggesagen, fordi placering og højde påvirker både terræn, naboforhold og bygningens samlede udformning.
Det er derfor risikabelt at bestille udgravning, før tegninger, beregninger og myndighedsforhold er afklaret. Hvis kommunen eller ingeniøren senere kræver en ændring, kan det betyde, at allerede udført betonarbejde skal ændres eller fjernes.
En grundig rækkefølge ser sådan ud:
- Afklar anvendelsen: Fastlæg, om tilbygningen er opvarmet, uopvarmet, let eller tungt belastet.
- Undersøg grunden: Få viden om jordens bæreevne, fyldlag og vandforhold.
- Få løsningen dimensioneret: Lad ingeniøren fastlægge fundament, terrændæk og samling til eksisterende bygning.
- Indsend materialet: Brug tegninger og beregninger i dialogen med kommunen.
- Planlæg udførelsen: Aftal kontrolpunkter, adgangsforhold, udgravning, armering og støbning.
Standardkrav skal oversættes til byggepladsen
Et krav om frostfri dybde siger ikke alene, hvordan gravemaskinen skal arbejde, eller hvordan den sidste del af bunden skal kontrolleres. På pladsen skal man tage højde for færdigt terræn, eksisterende sokkel, udgravningens stabilitet og risikoen for, at bunden bliver løsnet eller opblødt af regn.
Det er også her, materialevalg og isolering skal passe sammen. Et opvarmet terrændæk kræver en samlet løsning med korrekt underlag, isolering, armering og beton. Hvis man først tænker på gulvniveau og isolering efter støbningen, er mulighederne begrænsede, og overgangen til den eksisterende bygning bliver vanskeligere.
Sådan planlægger og udfører du funderingen korrekt
Et godt fundament starter med kontrol, ikke med beton. Arbejdet bør planlægges, så hvert trin giver sikkerhed for det næste. Det reducerer risikoen for, at man støber på jord, der ser fast ud, men ikke kan bære den kommende konstruktion.
1. Få undersøgt jordbunden
En typisk geoteknisk undersøgelse for småbyggeri indebærer ofte 2 til 3 boringer til en dybde på 3,0 til 5,0 meter samt kontrol af udgravningsbunden. Oplysningerne bruges til at vurdere bæredygtige lag, fyldjord, bløde zoner og grundvand. Se A og H's beskrivelse af geoteknik for den praktiske tilgang til undersøgelser og bundkontrol.
Boringerne fortæller ikke alt alene. Når udgravningen er åben, skal bunden stadig vurderes på stedet. Hvis jordtypen afviger fra rapporten, eller der dukker bløde lag op, skal arbejdet stoppes lokalt, indtil rådgiver og udførende har afklaret den rigtige løsning.
2. Afsæt tilbygningen præcist
Fejl i afsætningen bliver hurtigt forplantet til fundament, gulv og vægge. Kontroller derfor skel, afstande, eksisterende facade, færdige gulvkoter og den planlagte tilslutning, før maskinen graver.
Ved en tilbygning skal man især sikre, at fundamentets yderside ikke placeres ud fra en upræcis måling af den eksisterende sokkel. Den gamle bygning kan have mindre tolerancer eller skævheder, som først bliver tydelige, når belægning og jord er fjernet.
3. Grav til korrekt dybde og bæredygtig bund
Udgravningen skal nå både den projekterede frostfri dybde og et lag, der kan optage belastningen. Det er ikke forsvarligt at fylde ekstra beton i en for lav eller ujævn udgravning og kalde problemet løst. Hvis bunden er dårlig, skal den enten udskiftes, forbedres eller indgå i en anden dimensioneret funderingsløsning.
Opfyld af sand eller grus skal lægges og komprimeres kontrolleret. Hvis der indbygges sand eller grus i mindst 0,6 meters lagtykkelse, skal der udføres komprimeringskontrol. Dokumentationen er vigtig, fordi et komprimeret lag ikke kan vurderes sikkert med støvlesålen alene.
4. Klargør armering, isolering og samlinger
Armeringen skal placeres efter projektet, så den får den nødvendige funktion i betonen. Den må ikke ligge direkte på jorden, og den skal fastholdes, så den ikke flytter sig under støbningen.
Samtidig skal isolering, kantdetaljer og eventuelle gennemføringer være planlagt, før betonen kommer. Ved opvarmede tilbygninger skal terrændæk og sokkel udføres, så kuldebroer begrænses, og gulvet møder den eksisterende bygning på den rigtige kote. Faglige principper for isolering af fundament kan bruges som udgangspunkt for dialogen om opbygningen.

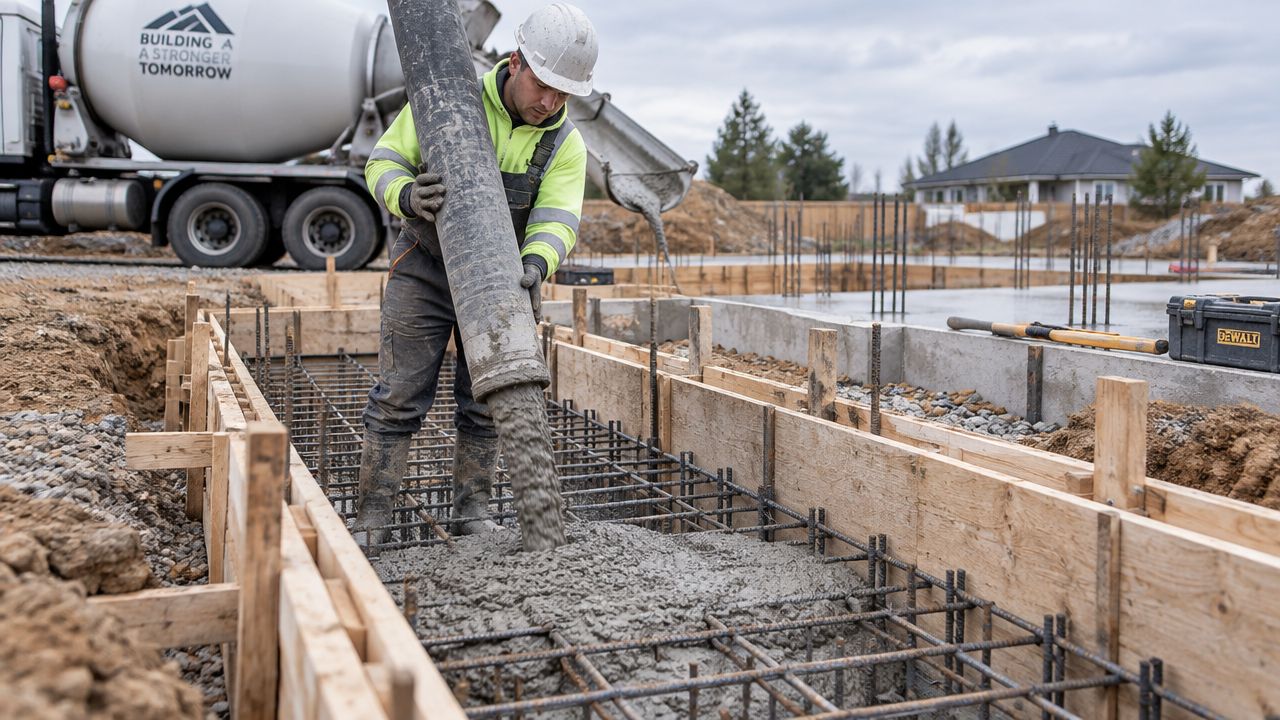

5. Støb kontrolleret og dokumentér arbejdet
Før støbning skal udgravning, bund, armering, forskalling og kote kontrolleres. Under støbningen skal betonen placeres og komprimeres, så der ikke opstår hulrum omkring armeringen eller i fundamentets hjørner.
Efter støbningen skal overflader, niveauer og samlinger kontrolleres, før konstruktionen dækkes til. Et fotoarkiv, målepunkter og afleveringsnotater giver både entreprenør og bygherre bedre sikkerhed, hvis der senere opstår spørgsmål om udførelsen.
Almindelige fejl ved etablering af fundament

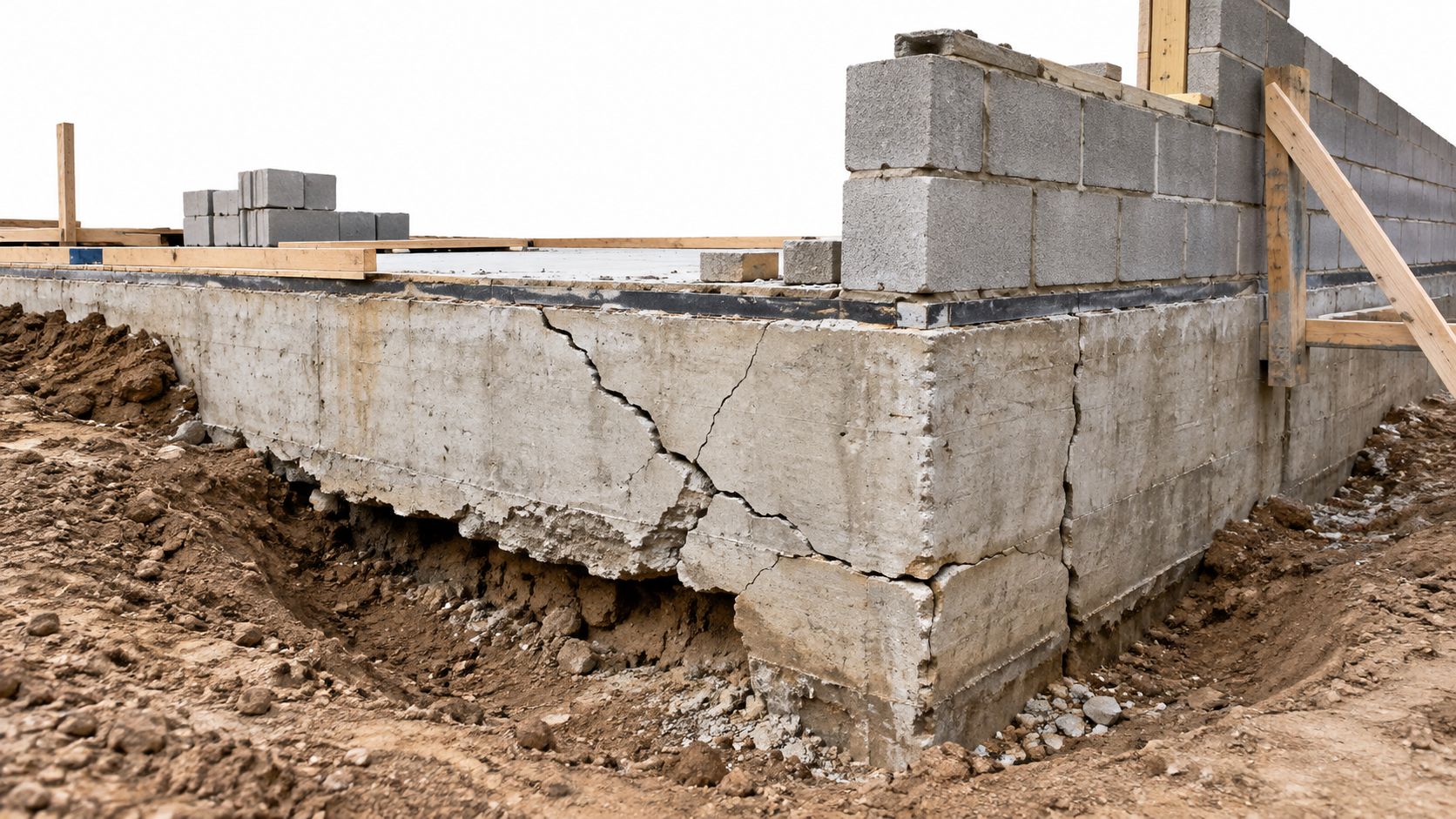

De fleste fundamentskader skyldes ikke én dramatisk fejl. De opstår, når flere små beslutninger træffes uden kontrol. En udgravning bliver lidt for høj, opfyld bliver lagt uden dokumenteret komprimering, og samlingen til den eksisterende sokkel bliver løst på pladsen uden en klar detalje.
En vigtig årsag til alvorlige skader er, at fundamentet ikke føres til korrekt frostfri dybde. Ifølge vejledningen er 90 centimeter under færdigt terræn normalt frostfri dybde for opvarmede konstruktioner. Se vejledningen om fundamenter og sokler.
Den for høje udgravning
Den hurtige løsning er at stoppe, når udgravningen ser passende ud, og derefter fylde mere beton i. Det kan være acceptabelt i en konkret, dimensioneret løsning, men ikke som standardreaktion på en forkert kote.
En for høj fundering kan udsætte konstruktionen for frostpåvirkning. Hvis fundamentet heller ikke står på bæredygtig bund, risikerer man både frosthævning og sætninger. Skaderne viser sig ofte først, når vægge, gulve og samlinger er færdige.
Den eksisterende sokkel som facit
Det virker nærliggende bare at forlænge den eksisterende sokkel. Problemet er, at den gamle sokkel ikke nødvendigvis har samme dybde, bredde eller lastforudsætninger som tilbygningens fundament.
| Fejl | Hvorfor den er risikabel | Den mere holdbare tilgang |
|---|---|---|
| At kopiere eksisterende sokkel | Den gamle løsning dokumenterer ikke den nye belastning | Få samlingen projekteret |
| At støbe på synligt fast jord | Overfladen kan dække over bløde lag eller fyld | Kontroller udgravningsbunden |
| At springe komprimering over | Opfyld kan sætte sig ujævnt | Dokumentér komprimeringen |
| At lukke konstruktionen hurtigt | Fejl bliver skjult og dyre at rette | Kontroller før tildækning |
Manglende kontrol af opfyld og bund
Sand og grus kan se fast ud uden at være tilstrækkeligt komprimeret. Hvis opfyldet sætter sig, kan gulv og skillevægge bevæge sig uafhængigt af fundamentet. Det giver niveauforskelle, revner og problemer ved overgangen til den eksisterende bygning.
Det samme gælder en udgravningsbund, der er blevet opblødt af regn eller løsnet af maskiner. En seriøs udførelse stopper op og får bunden vurderet. Det kan føles som en forsinkelse, men det er billigere end at reparere et færdigt terrændæk.
Den kritiske kontrol foregår, før betonen skjuler det, man ikke fik undersøgt.
Nøglen til en holdbar og sikker tilbygning
Et holdbart fundament til tilbygning kommer ikke af én enkelt god detalje. Det kræver, at jordbund, myndighedskrav, dimensionering og udførelse hænger sammen. Hvis rådgiveren projekterer uden kendskab til jorden, eller hvis entreprenøren udfører uden at kende den konstruktive tanke, opstår der et hul mellem papir og praksis.
Den bedste proces er gennemsigtig. Bygherre, ingeniør og entreprenør skal vide, hvem der kontrollerer hvad, og hvornår beslutninger skal træffes. Det gælder særligt ved mindre erhvervsbyggeri, udvidelser af lager eller produktionsarealer og tilbygninger til private boliger, hvor adgangsforhold og drift ofte skal fungere samtidig med byggearbejdet.
Kvalitet ligger i rækkefølgen
På pladsen bør projektet følge en enkel logik:
- Før udgravning: Tegninger, koter, myndighedsforhold og funderingsprincip skal være afklaret.
- Efter udgravning: Bunden skal kontrolleres, og eventuelle afvigelser skal håndteres, før opbygningen fortsætter.
- Før støbning: Armering, isolering, forskalling, samlinger og niveauer skal gennemgås.
- Efter støbning: Fundament og terrændæk skal kontrolleres og dokumenteres, før de dækkes til.
Det er også vigtigt at vælge en samarbejdspartner, der kan koordinere betonarbejde og anlægsforhold i samme forløb. AB Beton & Anlæg udfører blandt andet fundamenter, terrændæk, betonarbejde, adgangsarealer og øvrige anlægsopgaver for private, erhverv og offentlige bygherrer. Det gør en forskel, når samme team følger projektet fra afsætning og udgravning til støbning og aflevering.
Når den rigtige løsning ikke er den enkleste
En standardløsning kan være fornuftig på en enkel grund med velafklarede forhold. Den kan være forkert ved fyldjord, niveauforskelle, højt grundvand eller en eksisterende bygning med særlige udfordringer. Det professionelle valg handler derfor ikke om at bruge mest muligt materiale, men om at bruge den løsning, der passer til belastningen og jorden.
Godt håndværk betyder også at sige fra, når forudsætningerne ikke holder. Hvis bunden ikke svarer til rapporten, eller hvis den eksisterende sokkel ikke kan kobles direkte på den nye, skal løsningen justeres, før arbejdet går videre. Det beskytter både økonomi, tidsplan og det færdige byggeri.
En tilbygning holder ikke på grund af den synlige facade alene. Den holder, fordi de skjulte lag er planlagt og udført uden genveje.
Fundamentet skal derfor vurderes som en samlet byggeopgave, ikke som en isoleret betonpost. Med jordbundsundersøgelse, korrekt dimensionering, rettidig myndighedsdialog og tæt kontrol på pladsen får du et bedre grundlag for en tilbygning, der fungerer i hverdagen og står stabilt gennem mange år.
